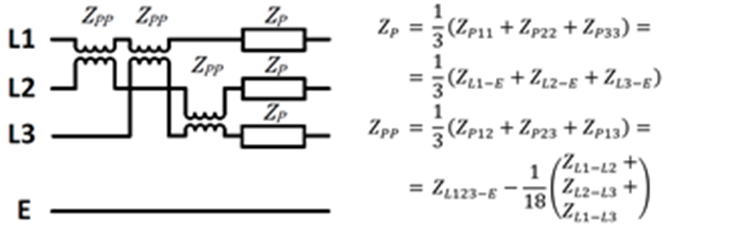

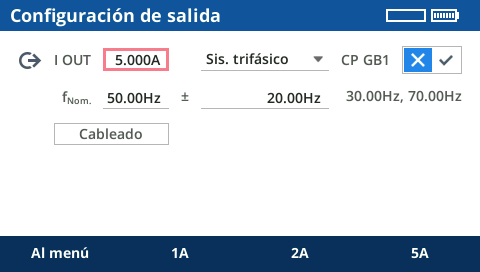

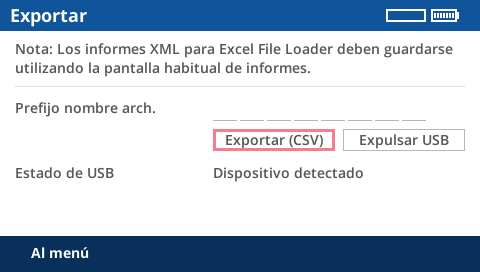

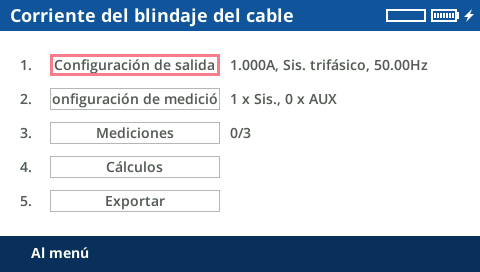

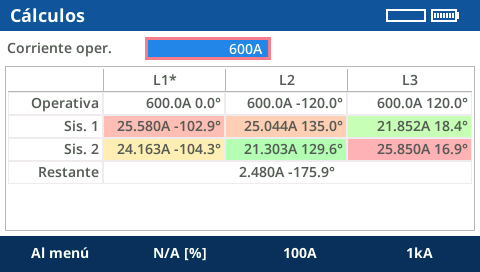

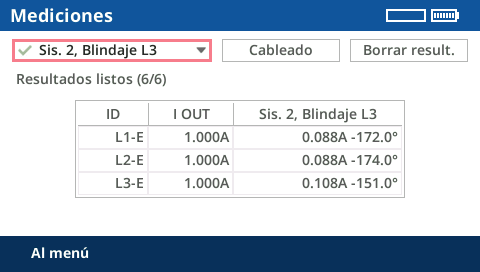

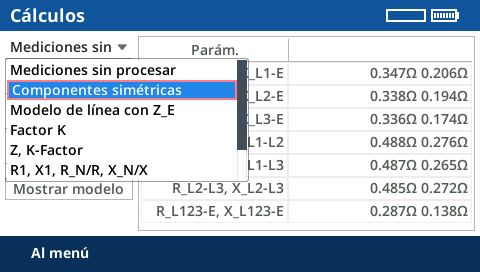

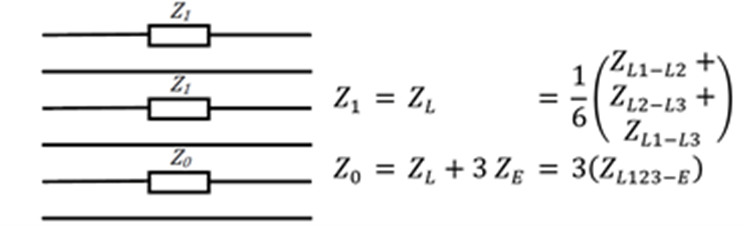

| Otros módulos de aplicación es un grupo que contiene varios módulos de aplicación. |
| AVISO | ||
 | La alta tensión puede causar lesiones graves o la muerte
Las cargas inductivas pueden contener una cantidad de energía letal si se cargan con corriente. La cantidad de energía depende del tamaño de la carga inductiva, de la intensidad de la corriente aplicada y de la frecuencia. Por ejemplo, 350 mJ se consideran seguros de acuerdo con la norma de seguridad IEC 61010-1. Los dispositivos particularmente críticos son los transformadores de potencial o los transformadores de corriente, pero también la parte inductiva de otros equipos en prueba puede ser crítica.
|
Utilice el módulo de aplicación Micro-ohm para medir un equipo en prueba, por ejemplo, un derivador o un interruptor de potencia de circuito cerrado, o para verificar la integridad de un sistema de puesta a tierra realizando una medición de continuidad de la red de puesta a tierra. La medición de la continuidad de la red de tierra implica la medición de las resistencias punto a punto en una red de tierra. Esto es para asegurar que todas las partes del sistema de puesta a tierra, por ejemplo, los elevadores, estén correctamente interconectadas entre sí. De esta manera, este método detecta el trabajo de fabricación inadecuado y el deterioro.
Consulte el Módulo de aplicación Micro-Ohm para conocer las especificaciones de precisión, la longitud del cable y la resistencia máxima admitida del dispositivo en prueba.
Utilice la rueda de mando para seleccionar un valor de corriente de su elección en I OUT.
Ajuste el Tiempo de espera. 1 segundo es un buen valor por defecto para empezar.
Para desactivar el tiempo de espera, ajústelo a Off.
Establezca un rango de medición adecuado en función del resultado esperado. En caso de duda, utilice el rango más pequeño; el equipo de prueba le notificará si el rango de medición no es suficiente.
Presione la tecla Inicio/Parada para iniciar la salida de corriente.
El resultado tarda un momento (alrededor de 500 ms) en estabilizarse. Entonces se llega a ver la corriente que el COMPANO 100 ha inyectado en el equipo en prueba, la tensión medida en IN 1 y el valor de resistencia en R.
La medición se detiene automáticamente después del Tiempo de espera establecido. Presione la tecla Inicio/Parada para finalizar la medición manualmente.
Aunque la salida se desconecte debido a las limitaciones del tiempo de salida, el resultado seguirá siendo válido.
Un tiempo de medición típico de 1 segundo puede resultar insuficiente si el equipo en prueba comprende transformadores de corriente, como puede ser el caso de los interruptores de potencia de tanque muerto con transformadores de corriente de borna (TC), o en algunos casos en estaciones GIS (subestaciones aisladas por gas). En estos casos necesitamos corrientes con un tiempo de "penetración" más largo. Se recomiendan corrientes inferiores a 100 A y tiempos superiores a 1 segundo.
En caso de duda sobre si el tiempo es suficiente, realice mediciones con tiempos diferentes. Si los resultados dependen en gran medida del tiempo de espera, el tiempo de espera suele ser demasiado corto. Algunos TC pueden requerir tiempos de hasta 60 segundos. En tal caso, 10 A es una buena corriente de prueba.
Un buen sistema de puesta a tierra de la subestación o torre de transmisión es crucial para proteger a las personas de lesiones y a los equipos de daños. Normas internacionales tales como EN 50522, IEEE 80-2013 o IEEE 81-2012 proporcionan directrices sobre cómo medir las impedancias de estos sistemas de puesta a tierra.
El módulo de aplicación de impedancia de tierra puede probar sistemas de puesta a tierra más pequeños con un diámetro de hasta 30 m utilizando una sonda de corriente auxiliar. Nota: ningún otro sistema de puesta a tierra debe estar cerca.
El método de caída de potencial, como se denomina en las normas EN 50522 o IEEE , es una buena solución para medir la impedancia de tierra de una subestación. La corriente se alimenta a una tierra remota mediante un cable largo. Esta conexión a tierra remota puede ser cualquiera, desde una simple barra de puesta a tierra hasta otro sistema de puesta a tierra grande. Normalmente se utiliza una barra de tierra, denominada sonda de corriente auxiliar.
La distancia entre esta sonda y el sistema de puesta a tierra en prueba debe ser al menos cinco veces el diámetro del sistema de puesta a tierra. Una distancia mayor proporcionará resultados más precisos. En general, la configuración debe representar las peores condiciones, que podrían ocurrir durante un fallo de línea individual. Esto debe aclararse individualmente para cada sistema de puesta a tierra.
A continuación, mida las tensiones con una segunda sonda de prueba a diversas distancias del sistema de puesta a tierra en prueba. Si es posible, seleccione los puntos de medición en ángulo de 90 º (a vista de pájaro) con respecto a la trayectoria de la corriente.
Los datos medidos a una gran distancia de la red de puesta a tierra (normalmente tres veces la longitud de la red de puesta a tierra o, por ejemplo, el 62% de la distancia de inyección) permiten el cálculo de la impedancia total de puesta a tierra.
| Distancia | EN 50522 | IEEE 81 |
| Distancia de la sonda de corriente auxiliar (inyección) | ≥ 4 veces el diámetro máximo del sistema de puesta a tierra en prueba pero no menos de 40 m | ≥ 5 veces el diámetro máximo del sistema de puesta a tierra en prueba |
| Distancia de la sonda de potencial (medición) | ≥ 2,5 veces el diámetro del sistema de puesta a tierra en la dirección de medición pero no menos de 20 m | Por ejemplo, 62 % de la distancia utilizada para la inyección |
Recomendamos medir a diferentes distancias. Si la distancia es lo suficientemente alta, todos los puntos de medición deberían mostrar resultados similares. Si los puntos están demasiado cerca del sistema de puesta a tierra en prueba, cerca de otros sistemas de puesta a tierra o sobre tuberías enterradas, los resultados obtenidos no son estables.
El siguiente ejemplo muestra el gráfico de la resistencia a diferentes distancias de la red de puesta a tierra que se está probando. La impedancia de tierra a la tierra distante será de unos 280 mΩ. Eligiendo un ángulo de 90 ° para la medición, no hay riesgo de entrar en la zona de influencia de la sonda de corriente auxiliar (marcada en rojo a continuación).
La prueba de impedancia de tierra incorpora un flujo de trabajo guiado que consta de cuatro pasos que se pueden ejecutar uno tras otro.
Siempre es posible volver al menú o a un paso anterior. Por ejemplo, es posible trazar medidas, luego volver al menú y añadir medidas adicionales a las anteriores.
Utilice la función Configuración de salida para encontrar la mejor salida y ajuste para la medición. Dependiendo de la impedancia de la sonda de corriente auxiliar, la mejor salida puede ser V OUT o I OUT. Si se espera que la otra salida proporcione mejores resultados, se aconseja la misma durante la configuración de la salida.
| AVISO | ||
| La alta tensión o corriente pueden provocar la muerte o lesiones graves.
Emplee el equipo de prueba adecuado.
|
|
| *)Banderín de advertencia para sondas de corriente auxiliares suministrado por OMICRON. |
| PRECAUCIÓN | ||
| Pisar o tropezar con el cable de medición puede provocar lesiones leves o moderadas.
|
Gire la rueda de mando hasta que el foco esté en Configuración de salida. A continuación, pulse la rueda de mando una vez.
El equipo de prueba COMPANO 100 V OUT está configurado como salida por defecto.
Conecte la toma de tierra del sistema de puesta a tierra en prueba a la toma negra de V OUT utilizando un cable de medición. Dependiendo del sistema de puesta a tierra, unas pinzas Kelvin, unas pinzas Y o tornillos Kelvin pueden ser la opción preferida.
Según la norma utilizada, coloque la sonda de corriente auxiliar a la distancia deseada. En caso de duda, elija una distancia de 150 m para sistemas de puesta a tierra de hasta un diámetro de 30 m.
Conecte la sonda de corriente auxiliar a la toma de color rojo de V OUT utilizando las bobinas de cable y una pinza dentada.
Si en Configuración de salida la frecuencia de la línea eléctrica fNom. está ajustada correctamente, las frecuencias sugeridas deben ser 20 Hz por encima y 20 Hz por debajo de la frecuencia de la línea eléctrica. Los siguientes pasos del flujo de trabajo guiado consisten en dos puntos por medición con filtrado selectivo por frecuencia para filtrar las perturbaciones de la frecuencia de la línea eléctrica. El resultado es una interpolación de los dos puntos de medición.
Configuración de las salidas automatizadas
Para la mayoría de los casos, es suficiente utilizar el modo automático.
Pulse el botón Inicio/Parada para que el equipo COMPANO 100 busque la tensión de salida óptima para la configuración de prueba actual.
Sin embargo, en los casos en los que el punto de inyección a tierra tenga una impedancia particularmente baja, puede que después de la configuración automática, la parte inferior de la pantalla sugiera que I OUT sea mejor opción para la salida. En tal caso, simplemente vuelva a cablear de V OUT a I OUT y repita la configuración automática.
Configuración manual de la salida:
En ciertos casos, tiene sentido realizar una configuración manual de la salida. Para ello, cambie a Manual y configure los parámetros individuales manualmente. Cuanto más cerca se ajuste el valor de frecuencia delta ± hacia la frecuencia nominal fNom., los filtros usados funcionarán de manera más pronunciada. En consecuencia, las mediciones muy próximas a la frecuencia nominal tienen una mejor supresión del ruido, pero también necesitan un poco más de tiempo. El valor por defecto de ±20 Hz se eligió principalmente por razones de compatibilidad con las mediciones de CPC 100 y HGT1.
Otros valores de frecuencia pueden tener sentido cuando la frecuencia del sistema difiere de la frecuencia de la línea eléctrica, por ejemplo, en sistemas ferroviarios de 16,7 Hz o 25 Hz. En tales casos, reducir la frecuencia delta ± a un valor mínimo (> 0 Hz) resulta ventajoso. También es posible ajustar la frecuencia delta ± a 0 Hz para realizar una medición a una sola frecuencia. Esto se puede hacer si, por ejemplo, se requieren mediciones a 128 Hz, que es una frecuencia de medición común para algunos probadores de sistemas de puesta a tierra.
En general, sugerimos aumentar la magnitud tanto como sea posible, donde sea posible que las corrientes V OUT sean ligeramente superiores a 200 mA. Cuando se está en modo manual, la parte inferior de la pantalla ofrece consejos que ayudan a encontrar la mejor configuración de salida.
En caso de que no se pueda alcanzar la corriente seleccionada o se produzca una sobrecarga, la resistencia de contacto al suelo de la sonda de corriente auxiliar puede ser demasiado alta. Para mantener baja la resistencia al suelo, coloque varios electrodos a una distancia de unos pocos metros entre sí y conéctelos todos juntos. Esto también reduce el riesgo de altas tensiones alrededor del electrodo.
El punto de inyección de corriente, definido y configurado en este paso, no se modificará en los capítulos siguientes. Se mantiene donde está durante todo el procedimiento.
Pulsando la tecla configurable Al menú se puede volver a la vista general del flujo de trabajo guiado. Sin embargo, se recuerdan los ajustes configurados para los siguientes pasos.
Gire la rueda de mando hasta que el foco esté en Factor de reducción. A continuación, pulse la rueda de mando una vez.
Los factores de reducción deben considerarse en los sistemas de puesta a tierra si están conectados a otros sistemas de puesta a tierra, por ejemplo, mediante cables aéreos en torres de transmisión o mediante cables subterráneos.
Para ejemplos típicos de reducción de corriente → Factor de reducción.
La relación (magnitud y ángulo de fase) entre la corriente de tierra local efectiva y la corriente inyectada se denomina factor de reducción de corriente r:
un factor de reducción de corriente 1 significa que no hay reducción de corriente,
un factor de reducción de corriente 0 significa que hay una reducción plena de la corriente.
En el equipo COMPANO 100, el factor de reducción de corriente se puede introducir manualmente cuando se conoce o se puede medir.
Introducir manualmente el factor de reducción de corriente:
Cuando conozca el factor de reducción de corriente, introduzca su magnitud y su ángulo de fase. Un factor de reducción de corriente 1 es común, por ejemplo, en una torre de transmisión sin cable a tierra o con un cable aislado. Para un factor de reducción de corriente 1, generalmente se establece 0 °.
Medición del factor de reducción de corriente:
Por lo general, se desconoce el factor de reducción de corriente y es necesario medirlo.
Normalmente se mide la reducción de corriente con una bobina Rogowski. En muchos casos, como en una torre de transmisión, no es posible medir todas las corrientes en un solo paso, por lo que hay que realizar más de una medición. Estas mediciones se pueden realizar una tras otra. A continuación, el equipo COMPANO 100 calculará automáticamente el factor de reducción de corriente global resultante r en función de las magnitudes y fases de todas las mediciones.
Es muy importante llevar a cabo las mediciones del factor de reducción de corriente de manera exhaustiva. Cada bobina Rogowski lleva impresa una pequeña flecha. Asegúrese de que apunte en el sentido correcto. Si una sola medición se realiza erróneamente, el resultado de toda la medición de la impedancia de tierra será erróneo.
Es posible medir la corriente "por encima" o "por debajo" del punto de inyección actual.
Medición de la corriente por debajo del punto de inyección:
Mida la corriente por debajo del punto de inyección cuando se espera que el flujo de corriente hacia el suelo sea menor que la corriente que fluye hacia arriba al cable de tierra. La razón de esto es que las bobinas Rogowski tienen errores de medición mayores que la medición de corriente de salida integrada del COMPANO 100. En general, por lo tanto, es preferible medir las corrientes más pequeñas con la bobina Rogowski para obtener una relación de reducción de corriente más precisa.
El ajuste del sentido de la corriente en ese caso es Tierra porque se miden las corrientes en tierra.
Cuando la medición de la corriente se realiza por debajo de la fuente, las bobinas de Rogowski en todas las patas de la torre de transmisión deben apuntar hacia arriba. Siempre deben apuntar hacia la fuente. Es importante medir en todos los puntos en los que fluye corriente desde el punto de inyección hasta el sistema de puesta a tierra local, por ejemplo, en todas las patas de una torre de transmisión.
Medición de la corriente por encima del punto de inyección:
Mida la corriente por encima del punto de inyección cuando se espere que el flujo de corriente hacia el cable de tierra sea menor que la corriente que fluye hacia el suelo a través del sistema de puesta a tierra local.
El ajuste del sentido de la corriente en ese caso es Reducción porque se miden las corrientes que están reduciendo la corriente de tierra efectiva.
Cuando la medición de la corriente se realiza por encima de la fuente, las bobinas de Rogowski en todas las patas de la torre de transmisión deben apuntar hacia abajo. Siempre deben apuntar hacia la fuente. Es importante medir en todos los puntos donde la corriente fluya desde el punto de inyección a otros sistemas de puesta a tierra distintos del local. Por ejemplo, mida en todas las patas de una torre de transmisión, o en todos los cables subterráneos que conectan una subestación de distribución a otros sistemas de puesta a tierra.
Realización de la medición:
Configure el rango de medición en la bobina Rogowski. Utilice el rango más pequeño factible para aumentar la precisión de la medición.
Ajuste la relación de entrada IN1 a la relación de medición de corriente de la bobina Rogowski en el rango seleccionado, por ejemplo, 100,0 mV/A o 1,0 V/A.
Consejos:
Si es posible, ponga dos o más vueltas en la bobina Rogowski alrededor de la pata de la torre de transmisión. Esto aumentará la corriente medida y reducirá el error de medición. En este caso, también tendrá que ajustar la relación de entrada IN1, por ejemplo, de 100,0 mV/A a 200,0 mV/A en caso de dos vueltas.
Coloque la bobina Rogowski simétricamente alrededor de la pata de la torre de transmisión o del conector del cable subterráneo.
No coloque el enganche de la bobina Rogowski directamente al lado del conductor. El error de medición es mayor al lado del enganche.
Con los cables de medición incluidos se puede ampliar la conexión a la bobina Rogowski, por ejemplo, al medir las patas distantes de la torre de transmisión. En este caso, se recomienda torcer los cables de medición para reducir los errores de medición causados por el acoplamiento inductivo.
Instale la bobina Rogowski, por ejemplo, en una pata de la torre de transmisión o alrededor de un cable de baja tensión en una subestación de distribución y luego conéctela a la entrada IN1. Compruebe que la polaridad es la correcta.
Presione el botón Inicio/Parada del equipo de prueba COMPANO 100 para emitir la corriente de prueba y realizar la medición.
La medición se realizará con las frecuencias configuradas e interpoladas a la frecuencia nominal especificada. Además, se actualizará el valor del factor de reducción en la pantalla.
Compruebe la corriente indicada en la pantalla. Debe ser de aproximadamente el mismo valor que la corriente indicada durante la configuración de la salida. Si es significativamente menor, la causa puede ser una conexión suelta en los cables utilizados para la inyección de corriente.
Compruebe la tensión indicada en la pantalla. Debe ser superior a 1 mV. Si es significativamente menor, la causa puede ser una conexión suelta en los cables utilizados para conectar la sonda de potencial.
Repita los pasos 3 y 4, si es necesario (por ejemplo, en las cuatro patas de una torre de transmisión o en todas las conexiones de cable a otros sistemas de puesta a tierra).
Todas las mediciones tienen un número de identificación único. Si es necesario, se pueden borrar mediciones individuales. Para ello, seleccione las mediciones utilizando la rueda de mando, pulse la rueda, seleccione la medida que desee borrar y pulse Eliminar selección.
Recomendamos documentar a fondo qué ID se utiliza para cada trayectoria de corriente. Añada una fotografía, si es posible, de la flecha de sentido de la bobina Rogowski. De esta manera, no se modifican los ID si se elimina un resultado más tarde.
El factor de reducción de corriente se calcula a partir de las mediciones. Si es superior a 1 o inferior 0, hay un error en la configuración de la medición.
Consejo: Si duda de que su medición sea correcta, puede realizarla también con el otro sentido de la corriente. Si hay desviaciones importantes, o bien se ha producido un error (por ejemplo, sentido incorrecto de la flecha en la bobina de Rogowski, contacto de cable suelto...) o la corriente inyectada es demasiado pequeña para un resultado de medición preciso.
Pulsando la tecla configurable Al menú se puede volver a la vista general del flujo de trabajo guiado. Sin embargo, el factor de reducción (introducido o medido) se recuerda para los siguientes pasos.
Sistema de medición:
Nota: El punto de inyección de corriente, definido y configurado en el paso Configuración de salida, no se modificará en este capítulo. Se mantiene donde está durante todo el procedimiento.
| AVISO | ||
| La alta tensión o corriente pueden provocar la muerte o lesiones graves.
En caso de falta de tierra con corriente elevada en la subestación o torre de transmisión en el transcurso de la prueba, se podrían generar tensiones considerablemente elevadas en cualquier cable conectado a la red de tierra y que salga de ella.
|
Asegúrese de que la sonda de corriente auxiliar conectada a V OUT se encuentra alejada del equipo de prueba COMPANO 100 a una distancia de al menos 5 × el diámetro del sistema de puesta a tierra de la torre de transmisión (o de la subestación). Para ello, OMICRON proporciona 150 m de cable.
Conecte la toma de color negro de la entrada de medición IN 1 a la red de tierra en prueba, por ejemplo, utilizando la misma pinza Kelvin, la misma pinza Y o el mismo tornillo Kelvin que para la inyección de corriente (→ Configuración de la salida).
Coloque la sonda de potencial en el suelo a la distancia requerida del sistema de puesta a tierra y conéctela con una pinza dentada y las bobinas de cable suministradas a la toma de color rojo de la entrada de medición IN 1. Si se aplica el método de caída de potencial, se recomienda una distancia inicial de 1 m.
Gire la rueda de mando hasta que el foco esté en Mediciones. A continuación, pulse la rueda de mando una vez.
Ingrese en el software la distancia medida al sistema de puesta a tierra en prueba y luego presione la tecla Inicio/Parada.
Presione la tecla Inicio/Parada
Al poco tiempo, el equipo COMPANO 100 se detendrá y mostrará un primer resultado.
Ahora repita el procedimiento colocando la sonda de potencial en varios puntos con distancias "logarítmicamente" cada vez mayores, por ejemplo, 2 m, 5 m, 10 m, 15 m, 20 m, 30 m, 40 m, 50 m, 70 m, 80 m, 100 m.
Recomendamos inyectar hacia la línea, midiendo en un ángulo de 90 ° como se muestra en la figura de arriba.
Si utiliza otro método de medición, por ejemplo, el método del 62 % mencionado en IEEE 80-2013 e IEEE 81-2012, consulte la norma correspondiente sobre la inyección de corriente y los sentidos de medición.
Los resultados se pueden mostrar teniendo en cuenta o no el Factor de reducción de corriente.
Factor de reducción de corriente habilitado ✓: los resultados representan los resultados de la medición correspondientes al sistema de puesta a tierra local.
Factor de reducción de corriente deshabilitado ×: los resultados representan los resultados de la medición correspondientes al sistema de puesta a tierra total (por ejemplo, incluyendo otras torres de transmisión conectadas).
También puede cambiar entre la representación Z/Phi y R/X de los valores de impedancia.
Pulsando la tecla configurable Al menú se puede volver a la vista general del flujo de trabajo guiado. Los resultados se conservan.
El gráfico muestra las impedancias medidas a las distintas distancias e indica si se aplica un factor de reducción.
Puede introducir una corriente máxima esperada hacia la tierra en caso de falla. El segundo eje del gráfico muestra la elevación esperada del potencial de tierra a las distintas distancias.
Los resultados se pueden guardar en un dispositivo de almacenamiento USB.
Excel File Loader (Cargador de archivos Excel)
La plantilla EXCEL Impedancia de tierra, suministrada con el equipo COMPANO Excel File Loader, puede utilizarse para cargar la medición y generar un informe.
Después de la instalación de COMPANO Excel File Loader vaya a OMICRON >COMPANO 100 Templates. La ruta de instalación predeterminada es C:\Program Files\OMICRON\COMPANO 100\Excel Reporting\Templates.
Consulte Excel File Loader para obtener más información.
Se lleva a cabo una prueba de tensión de paso y contacto para determinar
la tensión de contacto en el peor de los casos que sufriría una persona al tocar un objeto metálico, por ejemplo, una valla, dentro o alrededor de una subestación en caso de falta a tierra (corriente que fluye por el brazo, el cuerpo y las piernas de la persona hacia la tierra)
el peor de los casos de tensión de paso que sufriría una persona al dar un paso más allá de la valla (la corriente fluye hacia una pierna y sale por la otra).
El módulo de aplicación Tensión de paso y de contacto del COMPANO 100 actúa como fuente para el accesorio HGT1 de OMICRON.
El HGT1 es un voltímetro FFT, diseñado principalmente para aplicaciones de pruebas acústicas profesionales. Para las mediciones de tensión de paso y de contacto, así como de impedancia de tierra, la unidad HGT1 se suministra con un software de OMICRON que permite llevar a cabo las mediciones del nivel de tensión con selección de frecuencia mediante un Zoom FFT en tiempo real. La unidad HGT1 opera como dispositivo añadido a los COMPANO 100, CPC 100 y CP CU1.
Para más información sobre la medición con HGT1 → Accesorio HGT1.
Con el equipo COMPANO 100, es posible medir las tensiones de paso y de contacto en sistemas de puesta a tierra más pequeños con un diámetro de hasta 30 m.
Durante una prueba de tensión de paso y de contacto, la corriente se introduce en una tierra remota a través de un cable largo. Esta conexión a tierra remota puede ser cualquiera, desde una simple barra de puesta a tierra hasta otro sistema de puesta a tierra grande. Normalmente se utiliza una barra de tierra, denominada sonda de corriente auxiliar. La distancia entre esta sonda y el sistema de puesta a tierra en prueba debe ser al menos cinco veces el diámetro del sistema de puesta a tierra. Una distancia mayor proporcionará resultados más precisos. En general, la configuración debe representar las peores condiciones, que podrían ocurrir durante un fallo de línea individual. Esto debe aclararse individualmente para cada sistema de puesta a tierra.
La configuración de paso y contacto incorpora un flujo de trabajo guiado que consta de tres pasos, que se ejecutan uno tras otro. El tercer paso sólo genera la señal de salida deseada. Realice la medición actual con HGT1.
Utilice la función Configuración de salida para encontrar la mejor salida y ajuste para la medición. Dependiendo de la impedancia de la sonda de corriente auxiliar, la mejor salida puede ser V OUT o I OUT. Si se espera que la otra salida proporcione mejores resultados, se aconseja la misma durante la configuración de la salida.
| AVISO | ||
| La alta tensión o corriente pueden provocar la muerte o lesiones graves.
Emplee el equipo de prueba adecuado.
|
|
| *)Banderín de advertencia para sondas de corriente auxiliares suministrado por OMICRON. |
| PRECAUCIÓN | ||
| Pisar o tropezar con el cable de medición puede provocar lesiones leves o moderadas.
|
Gire la rueda de mando hasta que el foco esté en Configuración de salida. A continuación, pulse la rueda de mando una vez.
El equipo de prueba COMPANO 100 V OUT está configurado como salida por defecto.
Conecte la toma de tierra del sistema de puesta a tierra en prueba a la toma negra de V OUT utilizando un cable de medición. Dependiendo del sistema de puesta a tierra, unas pinzas Kelvin, unas pinzas Y o tornillos Kelvin pueden ser la opción preferida.
Según la norma utilizada, coloque la sonda de corriente auxiliar a la distancia deseada. En caso de duda, elija una distancia de 150 m para sistemas de puesta a tierra de hasta un diámetro de 30 m.
Conecte la sonda de corriente auxiliar a la toma de color rojo de V OUT utilizando las bobinas de cable y una pinza dentada.
Si en Configuración de salida la frecuencia de la línea eléctrica fNom. está ajustada correctamente, las frecuencias sugeridas deben ser 20 Hz por encima y 20 Hz por debajo de la frecuencia de la línea eléctrica. Los siguientes pasos del flujo de trabajo guiado consisten en dos puntos por medición con filtrado selectivo por frecuencia para filtrar las perturbaciones de la frecuencia de la línea eléctrica. El resultado es una interpolación de los dos puntos de medición.
Configuración de las salidas automatizadas
Para la mayoría de los casos, es suficiente utilizar el modo automático.
Pulse el botón Inicio/Parada para que el equipo COMPANO 100 busque la tensión de salida óptima para la configuración de prueba actual.
Sin embargo, en los casos en los que el punto de inyección a tierra tenga una impedancia particularmente baja, puede que después de la configuración automática, la parte inferior de la pantalla sugiera que I OUT sea mejor opción para la salida. En tal caso, simplemente vuelva a cablear de V OUT a I OUT y repita la configuración automática.
Configuración manual de la salida:
En ciertos casos, tiene sentido realizar una configuración manual de la salida. Para ello, cambie a Manual y configure los parámetros individuales manualmente. Cuanto más cerca se ajuste el valor de frecuencia delta ± hacia la frecuencia nominal fNom., los filtros usados funcionarán de manera más pronunciada. En consecuencia, las mediciones muy próximas a la frecuencia nominal tienen una mejor supresión del ruido, pero también necesitan un poco más de tiempo. El valor por defecto de ±20 Hz se eligió principalmente por razones de compatibilidad con las mediciones de CPC 100 y HGT1.
Otros valores de frecuencia pueden tener sentido cuando la frecuencia del sistema difiere de la frecuencia de la línea eléctrica, por ejemplo, en sistemas ferroviarios de 16,7 Hz o 25 Hz. En tales casos, reducir la frecuencia delta ± a un valor mínimo (> 0 Hz) resulta ventajoso. También es posible ajustar la frecuencia delta ± a 0 Hz para realizar una medición a una sola frecuencia. Esto se puede hacer si, por ejemplo, se requieren mediciones a 128 Hz, que es una frecuencia de medición común para algunos probadores de sistemas de puesta a tierra.
En general, sugerimos aumentar la magnitud tanto como sea posible, donde sea posible que las corrientes V OUT sean ligeramente superiores a 200 mA. Cuando se está en modo manual, la parte inferior de la pantalla ofrece consejos que ayudan a encontrar la mejor configuración de salida.
En caso de que no se pueda alcanzar la corriente seleccionada o se produzca una sobrecarga, la resistencia de contacto al suelo de la sonda de corriente auxiliar puede ser demasiado alta. Para mantener baja la resistencia al suelo, coloque varios electrodos a una distancia de unos pocos metros entre sí y conéctelos todos juntos. Esto también reduce el riesgo de altas tensiones alrededor del electrodo.
El punto de inyección de corriente, definido y configurado en este paso, no se modificará en los capítulos siguientes. Se mantiene donde está durante todo el procedimiento.
Pulsando la tecla configurable Al menú se puede volver a la vista general del flujo de trabajo guiado. Sin embargo, se recuerdan los ajustes configurados para los siguientes pasos.
Gire la rueda de mando hasta que el foco esté en Factor de reducción. A continuación, pulse la rueda de mando una vez.
Los factores de reducción deben considerarse en los sistemas de puesta a tierra si están conectados a otros sistemas de puesta a tierra, por ejemplo, mediante cables aéreos en torres de transmisión o mediante cables subterráneos.
Para ejemplos típicos de reducción de corriente → Factor de reducción.
La relación (magnitud y ángulo de fase) entre la corriente de tierra local efectiva y la corriente inyectada se denomina factor de reducción de corriente r:
un factor de reducción de corriente 1 significa que no hay reducción de corriente,
un factor de reducción de corriente 0 significa que hay una reducción plena de la corriente.
En el equipo COMPANO 100, el factor de reducción de corriente se puede introducir manualmente cuando se conoce o se puede medir.
Introducir manualmente el factor de reducción de corriente:
Cuando conozca el factor de reducción de corriente, introduzca su magnitud y su ángulo de fase. Un factor de reducción de corriente 1 es común, por ejemplo, en una torre de transmisión sin cable a tierra o con un cable aislado. Para un factor de reducción de corriente 1, generalmente se establece 0 °.
Medición del factor de reducción de corriente:
Por lo general, se desconoce el factor de reducción de corriente y es necesario medirlo.
Normalmente se mide la reducción de corriente con una bobina Rogowski. En muchos casos, como en una torre de transmisión, no es posible medir todas las corrientes en un solo paso, por lo que hay que realizar más de una medición. Estas mediciones se pueden realizar una tras otra. A continuación, el equipo COMPANO 100 calculará automáticamente el factor de reducción de corriente global resultante r en función de las magnitudes y fases de todas las mediciones.
Es muy importante llevar a cabo las mediciones del factor de reducción de corriente de manera exhaustiva. Cada bobina Rogowski lleva impresa una pequeña flecha. Asegúrese de que apunte en el sentido correcto. Si una sola medición se realiza erróneamente, el resultado de toda la medición de la impedancia de tierra será erróneo.
Es posible medir la corriente "por encima" o "por debajo" del punto de inyección actual.
Medición de la corriente por debajo del punto de inyección:
Mida la corriente por debajo del punto de inyección cuando se espera que el flujo de corriente hacia el suelo sea menor que la corriente que fluye hacia arriba al cable de tierra. La razón de esto es que las bobinas Rogowski tienen errores de medición mayores que la medición de corriente de salida integrada del COMPANO 100. En general, por lo tanto, es preferible medir las corrientes más pequeñas con la bobina Rogowski para obtener una relación de reducción de corriente más precisa.
El ajuste del sentido de la corriente en ese caso es Tierra porque se miden las corrientes en tierra.
Cuando la medición de la corriente se realiza por debajo de la fuente, las bobinas de Rogowski en todas las patas de la torre de transmisión deben apuntar hacia arriba. Siempre deben apuntar hacia la fuente. Es importante medir en todos los puntos en los que fluye corriente desde el punto de inyección hasta el sistema de puesta a tierra local, por ejemplo, en todas las patas de una torre de transmisión.
Medición de la corriente por encima del punto de inyección:
Mida la corriente por encima del punto de inyección cuando se espere que el flujo de corriente hacia el cable de tierra sea menor que la corriente que fluye hacia el suelo a través del sistema de puesta a tierra local.
El ajuste del sentido de la corriente en ese caso es Reducción porque se miden las corrientes que están reduciendo la corriente de tierra efectiva.
Cuando la medición de la corriente se realiza por encima de la fuente, las bobinas de Rogowski en todas las patas de la torre de transmisión deben apuntar hacia abajo. Siempre deben apuntar hacia la fuente. Es importante medir en todos los puntos donde la corriente fluya desde el punto de inyección a otros sistemas de puesta a tierra distintos del local. Por ejemplo, mida en todas las patas de una torre de transmisión, o en todos los cables subterráneos que conectan una subestación de distribución a otros sistemas de puesta a tierra.
Realización de la medición:
Configure el rango de medición en la bobina Rogowski. Utilice el rango más pequeño factible para aumentar la precisión de la medición.
Ajuste la relación de entrada IN1 a la relación de medición de corriente de la bobina Rogowski en el rango seleccionado, por ejemplo, 100,0 mV/A o 1,0 V/A.
Consejos:
Si es posible, ponga dos o más vueltas en la bobina Rogowski alrededor de la pata de la torre de transmisión. Esto aumentará la corriente medida y reducirá el error de medición. En este caso, también tendrá que ajustar la relación de entrada IN1, por ejemplo, de 100,0 mV/A a 200,0 mV/A en caso de dos vueltas.
Coloque la bobina Rogowski simétricamente alrededor de la pata de la torre de transmisión o del conector del cable subterráneo.
No coloque el enganche de la bobina Rogowski directamente al lado del conductor. El error de medición es mayor al lado del enganche.
Con los cables de medición incluidos se puede ampliar la conexión a la bobina Rogowski, por ejemplo, al medir las patas distantes de la torre de transmisión. En este caso, se recomienda torcer los cables de medición para reducir los errores de medición causados por el acoplamiento inductivo.
Instale la bobina Rogowski, por ejemplo, en una pata de la torre de transmisión o alrededor de un cable de baja tensión en una subestación de distribución y luego conéctela a la entrada IN1. Compruebe que la polaridad es la correcta.
Presione el botón Inicio/Parada del equipo de prueba COMPANO 100 para emitir la corriente de prueba y realizar la medición.
La medición se realizará con las frecuencias configuradas e interpoladas a la frecuencia nominal especificada. Además, se actualizará el valor del factor de reducción en la pantalla.
Repita los pasos 3 y 4, si es necesario (por ejemplo, en las cuatro patas de una torre de transmisión o en todas las conexiones de cable a otros sistemas de puesta a tierra).
Todas las mediciones tienen un número de identificación único. Si es necesario, se pueden borrar mediciones individuales. Para ello, seleccione las mediciones utilizando la rueda de mando, pulse la rueda, seleccione la medida que desee borrar y pulse Eliminar selección.
Recomendamos documentar a fondo qué ID se utiliza para cada trayectoria de corriente. Añada una fotografía, si es posible, de la flecha de sentido de la bobina Rogowski. De esta manera, no se modifican los ID si se elimina un resultado más tarde.
El factor de reducción de corriente se calcula a partir de las mediciones. Si es superior a 1 o inferior 0, hay un error en la configuración de la medición.
Consejo: Si duda de que su medición sea correcta, puede realizarla también con el otro sentido de la corriente. Si hay desviaciones importantes, o bien se ha producido un error (por ejemplo, sentido incorrecto de la flecha en la bobina de Rogowski, contacto de cable suelto...) o la corriente inyectada es demasiado pequeña para un resultado de medición preciso.
Pulsando la tecla configurable Al menú se puede volver a la vista general del flujo de trabajo guiado. Sin embargo, el factor de reducción (introducido o medido) se recuerda para los siguientes pasos.
Gire la rueda de mando hasta que el foco esté en Salida. A continuación, pulse la rueda de mando una vez.
Puede variar el tiempo de encendido, apagado y pausa en función de sus necesidades. Presione la tecla Inicio/Parada para iniciar la secuencia de salida. Esta secuencia se repite hasta que se detiene manualmente.
El tiempo de pausa está pensado para ahorrar energía de la batería durante las largas jornadas de pruebas.
Para más información sobre la medición con HGT1 → Accesorio HGT1.
Los resultados se pueden guardar en un dispositivo de almacenamiento USB. Contienen las frecuencias utilizadas, la corriente de salida y el factor de reducción.
La plantilla EXCEL Step and Touch Voltage suministrada con COMPANO Excel File Loader, puede utilizarse para cargar los datos tanto del equipo de prueba COMPANO 100 como del HGT1 y para generar un informe.
Para obtener más información acerca de Excel File Loader → Excel File Loader.
Para más información sobre el registro y almacenamiento de mediciones de tensión de paso y de contacto con HGT1, consulte el Manual del usuario del HGT1.
Se realiza una prueba de resistividad del suelo antes de la construcción de un sistema de puesta a tierra con el fin de conocer la resistividad del suelo en diferentes capas. Además, sus resultados de medición se pueden utilizar junto con el software de cálculo y simulación de la red de puesta a tierra, como CDEGS.
La medición proporciona valores específicos de resistividad del suelo para diferentes distancias entre las sondas de corriente y de potencial utilizadas que permiten sacar conclusiones sobre las capas del suelo en profundidades mayores.
El módulo de aplicación de georresistividad permite realizar esta prueba y evaluar directamente los resultados utilizando el método de Wenner o Schlumberger. Por ejemplo, el método Wenner se muestra a continuación
El módulo de aplicación de georresistividad incorpora un flujo de trabajo guiado que consiste en dos pasos, que pueden ejecutarse uno tras otro.
| AVISO | ||
| La alta tensión o corriente pueden provocar la muerte o lesiones graves.
En el improbable caso de un error interno del equipo de prueba COMPANO 100, podrían producirse tensiones superiores a las esperadas en la salida V OUT.
|
La Configuración de salida está ajustada para usar V OUT con 40 V en el módulo de aplicación de georresistividad. Ya que en la mayoría de los casos no es necesario cambiar esta configuración, puede omitir este paso y pasar directamente al paso de medición.
Sin embargo, si hay circunstancias excepcionales, como un suelo muy conductor, reduzca la tensión ya que la corriente resultante podría ser demasiado alta para la salida de tensión. En tal caso, el equipo de prueba COMPANO 100 se apagaría con un mensaje de error. Si esto sucede, reduzca la tensión y vuelva a intentarlo.
Tenga en cuenta que, por razones de seguridad, este módulo de aplicación está limitado a una tensión de salida de 40 V.
Si hay animales cerca del lugar de medición, tal como ganado en pastoreo, se recomienda reducir la tensión a aprox. 10 V.
Si es necesario ajustar la tensión, gire la rueda de mando hasta que el foco esté en Configuración de salida. A continuación, pulse la rueda de mando una vez.
Un valor de frecuencia delta de ±20 Hz desde la frecuencia de la línea eléctrica es generalmente una buena opción. Si es necesario, el valor puede cambiarse. También es posible ajustarlo a 0 Hz para realizar una medición a una sola frecuencia. Esto se puede hacer si, por ejemplo, se requieren mediciones a 128 Hz, que es una frecuencia de medición común para algunos probadores de sistemas de puesta a tierra.
Puede probar la configuración de salida pulsando la tecla Inicio/Parada.
Para obtener el valor del peor caso posible, recomendamos empezar por la distancia mínima requerida.
Durante cada medición se mide la corriente de salida. Por lo tanto, no es necesario repetir la configuración de salida, incluso cuando se sustituyen las sondas.
Pulsando la tecla configurable Al menú se puede volver a la vista general del flujo de trabajo guiado. Sin embargo, los ajustes configurados se recuerdan para los siguientes pasos.
La pantalla de medición de resistividad del suelo muestra la configuración del cableado.
El COMPANO 100 admite tres métodos diferentes para la medición de la georresistividad.
Wenner simplificado
El método Wenner simplificado utiliza cuatro sondas. Las dos sondas interiores son sondas de potencial, las dos sondas exteriores son sondas de corriente. Todas las sondas de tierra se colocan a la misma distancia (a) entre sí. Se introducen en el suelo a una profundidad no superior a la 1/20ª parte de la distancia entre las sondas de tierra individuales:
.
La siguiente ecuación será utilizada por el dispositivo para calcular la georresistividad ρ: ρ = 2πa|Z|.
Wenner
El método Wenner también utiliza cuatro sondas que se colocan a la misma distancia (a) entre sí. Sin embargo, se puede especificar la profundidad a la que se entierran en el suelo (b). El método Wenner también se conoce como Acuerdo de espaciamiento igual.
La siguiente ecuación será utilizada por el dispositivo para calcular la resistividad del suelo ρ:
Schlumberger
El método Schlumberger permite dos distancias diferentes entre las sondas de tierra como se muestra en la imagen de abajo (a y c). Por lo tanto, dado que dos sondas de tierra se pueden mantener donde están, este método requiere menos esfuerzos de recableado cuando se realizan varias mediciones a diferentes distancias.
El método Schlumberger también se conoce como Acuerdo Schlumberger-Palmer o Acuerdo de espaciamiento desigual.
La siguiente ecuación será utilizada por el dispositivo para calcular la resistividad del suelo ρ:
| AVISO | ||
| La alta tensión o corriente pueden provocar la muerte o lesiones graves.
En el improbable caso de un error interno del equipo de prueba COMPANO 100, podrían producirse tensiones superiores a las esperadas en la salida V OUT.
|
Realización de la medición:
Seleccione el método de medición de su elección.
Coloque las sondas de puesta a tierra como se muestra en la pantalla.
Conecte las sondas a la salida V OUT y a la entrada IN 1 del equipo de prueba COMPANO 100. Para ello, utilice los cables de medición y las pinzas dentadas que se han suministrado.
Introduzca las distancias a la tabla de la pantalla Georresistividad.
Presione la tecla Inicio/Parada en el equipo de prueba COMPANO 100 para emitir la corriente de prueba y realizar la medición. La medición se realizará con las frecuencias configuradas e interpoladas a la frecuencia nominal especificada.
Repita los pasos 3 a 5 para todas las distancias de medición.
Después de la medición, el resultado se mostrará con un ID único en la lista de resultados. Para eliminar resultados individuales o todos los resultados, seleccione la lista con la rueda de mando.
El resultado se muestra como la georresistividad específica ρ en Ωm. Alternativamente, también puede mostrarlos como valor de impedancia bruta |Z| en Ω. Los valores brutos |Z| pueden utilizarse para calcular la georresistividad manualmente. Esto es útil si se utilizan otros métodos, como el método Polo-Dipolo o el método Dipolo-Dipolo.
Resistividad típica de los tipos de suelo comunes:
| Tipo de suelo | Georresistividad |
|---|---|
| Ciénaga, humedal, suelo muy húmedo | 1 ... 50 Ωm |
| Loess, arcilla | 20 ... 100 Ωm |
| Humus, acre | 10 ... 200 Ωm |
| Arcilla arenosa | 50 ... 500 Ωm |
| Suelo pedregoso y de hierba | 100 ... 300 Ωm |
| Arena de vidrio | 200 ... 3000 Ωm |
| Roca | 300 ... 5000 Ωm |
| Granito, piedra caliza | 1500 ... 10000 Ωm |
La georresistividad es un factor importante de la corrosividad del suelo:
| Corrosión del suelo | Georresistividad |
|---|---|
| Aguda | < 10 Ωm |
| Corrosiva | 10 ... 50 Ωm |
| Moderadamente corrosiva | 50 ... 100 Ωm |
| Ligeramente corrosiva | 100 ... 500 Ωm |
Los resultados se pueden guardar en un dispositivo de almacenamiento USB.
COMPANO Excel File Loader puede utilizarse para cargar los datos del equipo de prueba COMPANO 100. Después, los datos pueden copiarse, por ejemplo, en un software de cálculo del sistema de puesta a tierra.
Para obtener más información acerca de Excel File Loader → Excel File Loader.
