Aþaðýdaki bölümler, COMPANO 100 test setine yönelik mevcut aksesuar ekipmanýný özetlemektedir.
Aksesuar ekipmaný satýn almak isterseniz ya da bu içerikle ilgili bir sorunuz varsa, OMICRON'un Teknik Desteði ile temas kurun (→ Destek).
Akým klampý Chauvin Arnoux E25, gerilim çýkýþlý etkin bir AC ve DC akým klampýdýr.
Ölçüm aralýklarý (ayrýntýlar için Chauvin Arnoux kullanýcý belgelerine bakýn):
2 A AC/DC (1000 mV/A)
80 A AC/DC (10 mV/A)
Frekans aralýðý: DC ... 10 kHz.
Doðruluk: 1,5 A ve altýndaki akýmlar için hata < %2.
Tipik olarak 40 A ve altýndaki akýmlar için < %4; üzerindeki akýmlar için ise < %12.
Güç kaynaðý (AÇIK) ve ölçüm aralýðýnýn kontrol göstergeleri limitleri aþýldý (aþýrý yüklenme).
Maksimum iletken boyutu: 11,8 mm çap.
Maksimum klamp çenesi açýklýðý: 15 mm.
Baðlantý kablosu: 1,5 m uzunluk, izole fiþler.
Boyutlar: 231 × 67 × 36 mm.
Aðýrlýk: 9 V Alkali blok batarya, tip 6 LR 61 dahil 330 g.
Sýfýr noktasýný ayarlamak için sýfýr ayarlama düðmesi.
Ayrýntýlý bilgi ve önemli güvenlik talimatlarý için Chauvin Arnoux E25 kullanýcý belgelerine bakýn.
|
|
| CPOL2 ve CPOL3 bir dizi test noktasýnda polaritenin doðru olup olmadýðýný ve kablo tesisatý hatalarýný kontrol etmek için tasarlanmýþtýr. Kontroller akým ve gerilim transformatörlerinde, baðlý kablolarda ve terminallerde gerçekleþtirilebilir.
Ayrýca CPOL3, gerilimi ve bir akým klampý ile kullanýldýðýnda ölçülen sinyalin akýmýný görüntüleyebilir (Chauvin Arnoux E25). Fonksiyonel ilke: Polarite kontrol cihazý tarafýndan tespit edilen, DC’siz testere diþi þekilli bir sinyal (gerilim veya akým) üretmek için COMPANO 100 kullanýn. Ýstediðiniz tüm terminallerdeki polariteyi kontrol edin. Bu prosedürü izlemek polaritenin Doðru (yeþil gülen yüz LED’i) ya da Yanlýþ (kýrmýzý üzgün yüz LED’i) olup olmadýðýna iliþkin açýk bir gösterge saðlar. Ayrýntýlý bilgi ve güvenlik talimatlarý için ilgili kullanýcý belgelerine bakýn. |
|
C-Shunt akým ölçümleri için hassas bir þönttür. Giriþi bir akým giriþi haline getirmek için, doðrudan COMPANO 100’ün BINARY/ANALOG giriþleri IN 1 veya IN 2’ye takýn.
Ýki þeçenek mevcuttur: C-Shunt 1 ve C-Shunt 10.
| C-Shunt 1 | C-Shunt 10 | |
| Elektrik direnci | 0,001 | 0,01 |
| Direnç toleransý | % 0,1 | % 0,1 |
| Sýcaklýk katsayýsý | 0 ... 70 °C aralýðýnda ≤ 30 ppm/K | 0 ... 70 °C aralýðýnda ≤ 15 ppm/K |
| Maksimum akým | 32 A sürekli | 12,5 A sürekli |
| Ürün numarasý | B0620201 | B0620301 |
Þöntü baðlarken, þönt üzerinde yazýlý olan maksimum akým deðerlerini not edin.
Þönt tarafýndan kullanýlan bir akým giriþi olmasý için, ilgili giriþ tuþuna basarak ve yapýlandýrma sýrasýný adým adým izleyerek giriþ IN 1 veya IN 2’yi yapýlandýrýn (bkz. IN 1/IN 2’yi Yapýlandýrmak (ikili veya analog giriþler)).
|
| BNO1, COMPANO 100'ün V OUT gerilim çýkýþýna doðrudan baðlantý için tasarlanmýþ bir solid-state röledir. 20 ila 300 V DC arasýnda bir DC gerilim çýkýþý vererek, BNO1, çýkýþýný kapatacaktýr. Bu iþlev, bir devre kesiciye trip uygulamak veya bir lojik fonksiyonunu tetiklemek için kullanýlabilir. Daha fazla ayrýntý için BNO1 Kullaným Kýlavuzunu okuyun. Bu kýlavuz ayrýca önemli güvenlik bilgileri içerir. |
|
| VBO4, COMPANO 100 için bir gerilim transformatörü aksesuarýdýr. COMPANO 100 cihazýnýn 0 ... 150 V çýkýþ gerilimlerini 0 ... 300 V veya 0 … 750 V’a çevirir. Bu, 150 V'tan daha yüksek bir gerilim gerektiren aþýrý gerilim veya frekans rölelerini COMPANO 100 ile test etmenizi saðlar. Ayrýca, gerilim sensörlerini veya gerilim transformatörlerini 150 V üzerindeki gerilimlerle test etmek için kullanýlabilir. Rüzgar enerjisi, biyogaz, fotovoltaik, küçük hidroelektrik enerji ve kombine ýsý ve enerji santralleri gibi yenilenebilir enerji sistemlerini de test edebilirsiniz. Ayrýca, 150 V'un üzerinde gerilim seviyelerine sahip endüstriyel aðlarý da test edebilirsiniz. Daha fazla ayrýntý için VBO4 Kullaným Kýlavuzunu okuyun. Bu kýlavuz ayrýca önemli güvenlik bilgileri içerir. |
|
| CBF1, kendinden beslemeli röleleri test ederken bozulmalarý azaltmak için kullanýlan COMPANO 100’e yönelik bir 10:1 akým transformatörüdür. CBF1 giriþi doðrudan COMPANO 100'ün yüksek akým çýkýþýna baðlanýr. Ardýndan CBF1 çýkýþý test edilen kendinden beslemeli rölenin akým giriþine baðlanýr. CBF1, COMPANO 100’ün 110 A’ya varan çýkýþ akýmýný, 11 A’ya kadar daha küçük bir test akýmýna dönüþtürür. Daha fazla ayrýntý için CBF1 Kullaným Kýlavuzunu okuyun. Bu kýlavuz ayrýca önemli güvenlik bilgileri içerir. |
|

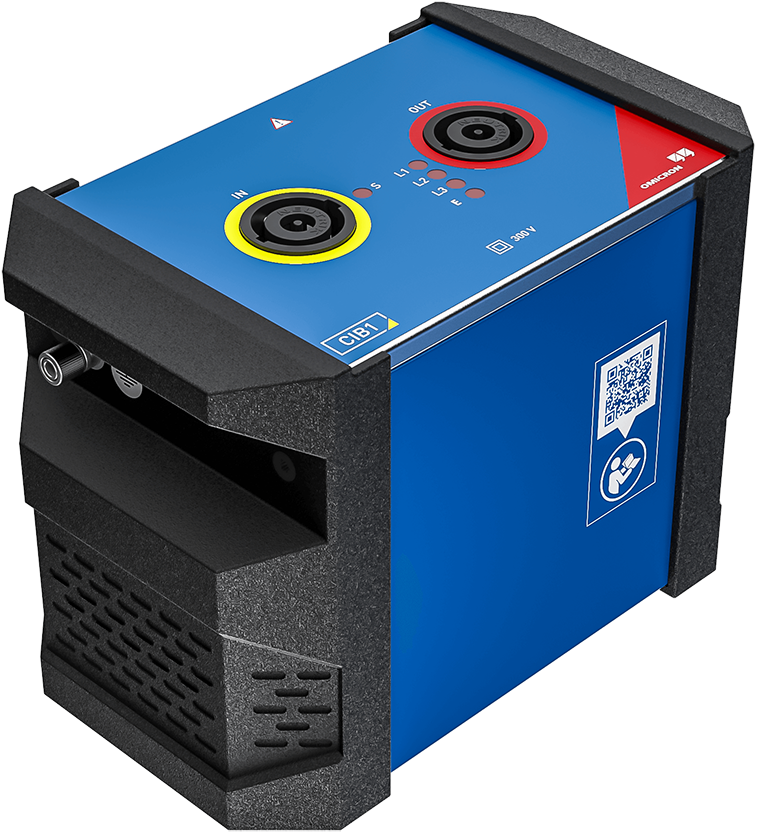

| CIB1, 10 km uzunluða kadar enerjisiz bir orta gerilim kablosuna veya havai hatta test akýmý enjekte etmeyi saðlayan bir aksesuardýr. CIB1, aþaðýdaki modüllerle kullanýlabilir:
Aktif paralel sistemli kablolarda ve havai hatlarda güvenlik nedeniyle bir CP GB1 kullanýlmasý gerekir.
|
Taþýnabilir topraklama test cihazý HGT1 adým/dokunma gerilimlerini ölçer. COMPANO 100 test seti kullanýlarak, bir topraklama arýzasýný simüle etmek için deðiþken frekanslardaki test akýmlarý uzak bir akým probuna güvenle beslenebilir. EN 50522 ve IEEE 81 standartlarý uyarýnca, HGT1 ayný anda çeþitli konumlardaki adým/dokunma gerilimlerini ölçer. Dijital filtreleme, gürültü azaltmayý daha etkili hale getirir ve ölçümlerin daha kesin olmasýný saðlar.
| UYARI | ||
 | Yüksek gerilim veya akým nedeniyle ölüm veya ciddi yaralanma olasýlýðý.
|
|
| Kilit özellikler:
|
| HGT1 ekraný: |
|
Daha fazla ayrýntý için HGT1 Kullaným Kýlavuzunu okuyun. Kullaným Kýlavuzu ayrýca önemli güvenlik bilgileri içerir.
SAA2, tehlikeli gerilimler veya akýmlarla çalýþýrken güvenlik farkýndalýðýný artýrmak için çok iþlevli bir güvenlik aksesuarýdýr. Bir kontrol ünitesinden ve test objesine veya yakýnýna sabitlenen bir veya birden fazla sinyal lambasýndan oluþur. Her bir sinyal lambasýnda, ana cihazýn tüm çýkýþlarýný anýnda kapatmaya ve test kurulumunu güvenli duruma getirmeye yönelik bir acil kapatma düðmesi bulunur. Yeþil sabit yanan veya kýrmýzý sabit yanan/yanýp sönen bir ýþýk, ana cihazýn durumunu gösterir.
Ýsteðe baðlý olarak, sinyal lambalarý, ana cihazýn bir çýkýþý etkin olduðunda sesli bir sinyal verebilir.
SAA2, COMPANO 100 dahil çeþitli OMICRON test sistemleriyle uyumludur.
Daha fazla bilgi için "Güvenlik Aksesuarlarýnýn Ýþlevleri ve Kullanýmý" ek sayfasýna bakýn.
| SAA3 3-konumlu uzaktan emniyet anahtarý, COMPANO 100 dahil olmak üzere çeþitli OMICRON test sistemleriyle kullanýlabilecek bir acil durum anahtarýdýr. SAA3, baðlý test sisteminde acil kapatmayý tetikler. |
|
SAA3'ün aþaðýda gösterilen üç çalýþma konumu vardýr:
| Çalýþtýrma pozisyonu | Eylem | Açýklama |
|---|---|---|
| I | Anahtara basmayýn. | Acil durdurma etkinleþtirilir. |
| II | Anahtara orta pozisyona kadar basýn. | Acil durdurma etkinleþtirilmez. |
| III | Anahtara tamamen basýn. | Acil durdurma etkinleþtirilir. |
Daha fazla bilgi için "Güvenlik Aksesuarlarýnýn Ýþlevleri ve Kullanýmý" ek sayfasýna bakýn.
