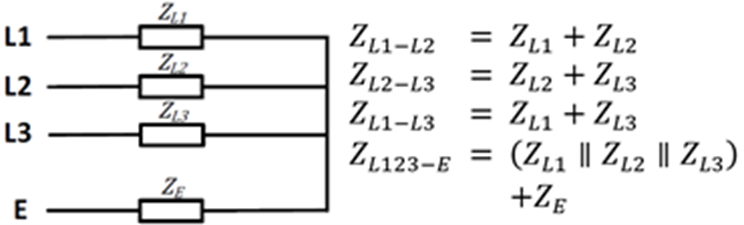

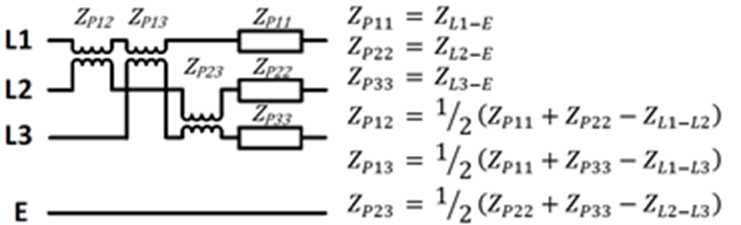

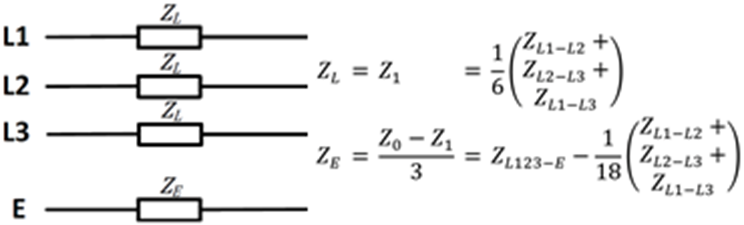

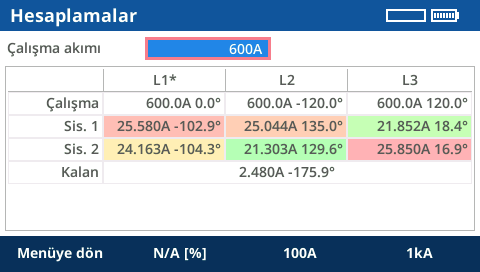

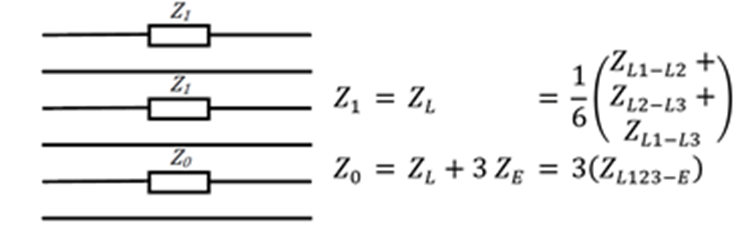

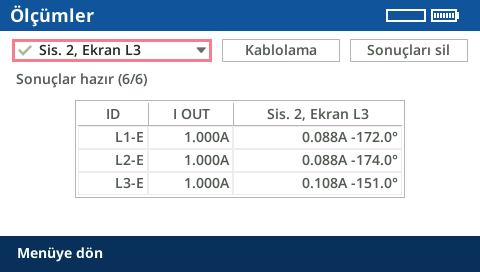

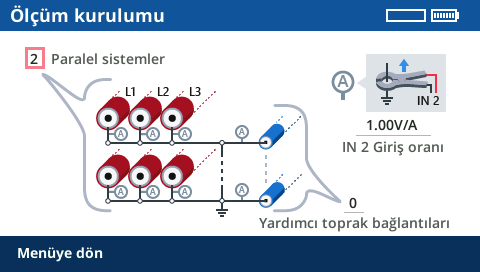

| Diğer uygulama modülleri, çeşitli uygulama modüllerinin yer aldığı bir gruptur. |
| UYARI | ||
 | Yüksek gerilim nedeniyle ölüm veya ciddi yaralanma olasılığı
Endüktif yükler, akımla şarj edildiğinde öldürücü miktarda enerji içerebilir. Enerji miktarı, endüktif yükün büyüklüğüne, uygulanan akımın gücüne ve frekansa bağlıdır. Örnek olarak, IEC 61010-1 güvenlik standardına göre 350 mJ güvenli olarak değerlendirilmektedir. Özellikle kritik olan cihazlar, gerilim transformatörleri veya akım transformatörleridir fakat diğer test objelerinin endüktif kısımları da kritik olabilir.
|
Test edilen bir cihazı (örneğin şönt veya kapalı devre kesici) ölçmek veya topraklama şebekesi süreklilik ölçümü gerçekleştirerek bir topraklama sisteminin bütünlüğünü doğrulamak için Mikro-ohm uygulama modülünü kullanın. Topraklama şebekesi süreklilik ölçümü, bir topraklama şebekesindeki noktalar arası dirençlerin ölçümünü kapsar. Bunun amacı, topraklama sisteminin tüm parçalarının (örneğin yükselticiler) birbirlerine düzgün şekilde bağlandığından emin olmaktır. Bu sayede bu yöntemle hatalı yapım çalışması veya bozulma tespit edilir.
Kesinlik spesifikasyonları, kablo uzunluğu ve test edilen cihazın desteklenen maksimum direnci için Mikro-Ohm uygulama modülüne bakın.
I OUT'ta tercih ettiğiniz akım değerini ayarlamak için çevirmeli düğmeyi kullanın.
Zaman aşımı'nı ayarlayın. 1 saniye, başlangıç için iyi bir varsayılan değerdir.
Zaman aşımını devre dışı bırakmak için Kapalı konumuna getirin.
Beklenen sonuca bağlı olarak uygun bir ölçüm aralığı ayarlayın. Şüpheye düşerseniz en küçük aralığı kullanın; test seti, ölçüm aralığının yeterli olup olmadığını size bildirir.
Akım çıkışını başlatmak için Başlat/Durdur tuşuna basın.
Sonuç kısa bir süre içinde (yaklaşık 500 ms) stabil hale gelir. Ardından, COMPANO 100'ün test edilen cihaza enjekte ettiği akımı, IN 1'de ölçülen gerilimi ve R'deki direnç değerini görürsünüz.
Yapılandırılan Zaman aşımı'nın ardından ölçüm otomatik olarak durdurulur. Ölçümü manuel olarak sonlandırmak için Başlat/Durdur tuşuna basın.
Çıkış akımı zaman sınırlamaları nedeniyle çıkış kapansa bile, sonuç hâlâ geçerlidir.
1 saniyelik tipik bir ölçüm, test edilen cihaz akım transformatörlerinden oluşuyorsa yetersiz olabilir. Bu durum, buşing akım transformatörlerine (CT'ler) sahip enerjisiz tank kesicilerde veya bazı durumlarda GIS istasyonlarında (gaz yalıtımlı trafo merkezleri) söz konusu olabilir. Bu tür durumlarda, daha uzun "burn-in" süresine sahip akımlara ihtiyaç duyarız. 100 A'nın altındaki akımlar ve 1 saniyenin üzerinde süreler önerilir.
Sürenin yeterli olup olmadığı konusunda şüpheye düşerseniz farklı süreler kullanarak ölçüm yapın. Sonuçlar büyük ölçüde zaman aşımına bağlıysa zaman aşımı genellikle çok kısadır. Bazı CT'ler için 60 saniyeye varan süreler gerekli olabilir. Bu tür durumlarda, 10 A iyi bir test akımıdır.
İnsanları yaralanmalardan ve ekipmanı hasardan korumak için iyi bir trafo merkezi veya iletim kulesi topraklama sistemi çok önemlidir. EN 50522, IEEE Std 80-2013 veya IEEE Std 81-2012 gibi uluslararası standartlar, bu tür topraklama sistemlerinin empedanslarının nasıl ölçüleceğine dair yönergeler sağlar.
Toprak empedansı uygulama modülü, yardımcı bir akım probu kullanarak çapı 30 m’ye varan daha küçük topraklama sistemlerini test edebilir. Not: Yakınlarda başka bir topraklama sistemi bulunmamalıdır.
EN 50522 veya IEEE standartlarında belirtilen gerilim düşümü, bir trafo merkezinin toprak empedansını ölçmek için iyi bir çözümdür. Akım, uzun bir kablo kullanılarak uzaktaki bir toprağa beslenir. Bu uzak toprak, basit bir topraklama çubuğundan başka bir büyük topraklama sistemine kadar herhangi bir topraklama olabilir. Genellikle, yardımcı akım probu olarak adlandırılan bir topraklama çubuğu kullanılır.
Bu prob ile test edilen topraklama sistemi arasındaki mesafe, topraklama sisteminin çapının en az beş katı olmalıdır. Daha büyük bir mesafe daha kesin sonuçlar sağlar. Genel olarak kurulum, bir tek hat arızası sırasında meydana gelebilecek en kötü durum koşullarını temsil etmelidir. Bu, her topraklama sistemi için ayrı ayrı açıklanmalıdır.
Ardından, test edilen topraklama sistemi çevresinde çeşitli mesafelerde ikinci bir test probu ile gerilimleri ölçün. Mümkünse, geçerli yola göre 90 º'lik bir açıda (kuş bakışı görünüm) ölçüm noktalarını seçin.
Topraklama şebekesinden çok uzak bir mesafede ölçülen veriler (genel olarak topraklama şebekesinin uzunluğunun üç katı veya örneğin enjeksiyon mesafesinin %62'si) genel toprak empedansının hesaplanmasına olanak tanır.
| Mesafe | EN 50522 | IEEE 81 |
| Yardımcı akım probu mesafesi (enjeksiyon) | Test edilen topraklama sisteminin maksimum çapının ≥ 4 katı ancak 40 m’den düşük değil | Test edilen topraklama sisteminin maksimum çapının ≥ 5 katı |
| Gerilim probu mesafesi (ölçüm) | Ölçüm yönündeki topraklama sisteminin çapının ≥ 2,5 katı ancak 20 m’den düşük değil | Örneğin enjeksiyon için kullanılan mesafenin %62’si |
Farklı mesafelerde ölçüm yapmanızı öneriyoruz. Mesafe yeterince yüksekse ölçüm noktalarının tümü benzer sonuçlar göstermelidir. Noktalar test edilen topraklama sistemine çok yakınsa, diğer topraklama sistemlerine yakınsa veya gömülü borular üzerinde ayarlanmışsa elde edilen sonuçlar stabil değildir.
Aşağıdaki örnek, test edilen topraklama şebekesinden farklı mesafelerdeki direncin grafiğini göstermektedir. Uzak toprağa toprak empedansı yaklaşık 280 mΩ değerinde olacaktır. Ölçüm için 90 ° açı seçtiğinizde, yardımcı akım probunun etki alanına girme riski yoktur (aşağıda kırmızı ile işaretlenmiştir).
Toprak empedansı testi, birbiri ardına yürütülebilen dört adımdan oluşan kılavuzlu bir iş akışı içerir.
Menüye dönmek veya bir önceki adıma geri gitmek her zaman mümkündür. Örneğin, ölçümleri planlamak, ardından menüye geri dönmek ve öncekilere ek ölçümler eklemek mümkündür.
Ölçüm için en iyi çıkışı ve ayarı bulmak için Çıkış ayarları özelliğini kullanın. Yardımcı akım probunun empedansına bağlı olarak, en iyi çıkış V OUT veya I OUT olabilir. Diğer çıkışın daha iyi sonuçlar sağlaması bekliyorsa bu çıkış, çıkış ayarları sırasında tavsiye edilir.
| UYARI | ||
| Yüksek gerilim veya akım nedeniyle ölüm veya ciddi yaralanma olasılığı.
Uygun test setini kullanın.
|
|
| *) OMICRON tarafından sağlanan yardımcı akım probları için uyarı bayrağı. |
| DİKKAT | ||
| Ölçüm kablosuna takılma nedeniyle hafif veya orta şiddetli yaralanma meydana gelebilir.
|
Odak Çıkış ayarları üzerinde olana dek çevirmeli düğmeyi döndürün. Ardından çevirmeli düğmeye bir kez basın.
COMPANO 100 test setindeki V OUT, varsayılan olarak çıkış olacak şekilde yapılandırılır.
Bir ölçüm kablosu kullanarak, test edilen topraklama sisteminin toprağını V OUT'un siyah soketine bağlayın. Topraklama sistemine bağlı olarak bir Kelvin klampı, Y klamp ya da kelvin vidaları tercih edilebilir.
Kullanılan standarda bağlı olarak yardımcı akım probunu gerekli mesafeye yerleştirin. Şüpheye düşerseniz çapı 30 m’ye kadar olan topraklama sistemleri için 150 m uzunluğunda bir mesafe seçin.
Kablo makaraları veya bir krokodil klamp kullanarak yardımcı akım probunu V OUT'un kırmızı soketine bağlayın.
Çıkış ayarları'nda şebeke frekansı fNom. doğru şekilde ayarlanmışsa önerilen frekanslar, şebeke frekansının 20 Hz üzerinde ve 20 Hz altında olmalıdır. Kılavuzlu iş akışının aşağıdaki adımları, şebeke frekansındaki parazitleri filtrelemek için frekans seçici filtreleme ile ölçüm başına iki noktadan oluşur. Sonuç, iki ölçüm noktasının enterpolasyonudur.
Otomatik çıkış yapılandırması
Genellikle otomatik mod kullanımı yeterlidir.
COMPANO 100'ün akım testi ayarları için optimum çıkış gerilimini araması için Başlat/Durdur düğmesine basın.
Bununla birlikte, toprak enjeksiyon noktasının özellikle düşük bir empedansa sahip olduğu durumlarda, otomatik kurulumdan sonra ekranın alt kısmında I OUT'un çıkış için daha iyi bir seçenek olduğu belirtilir. Bu tür durumlarda, V OUT'tan I OUT'a yeniden kablolama yapmanız ve otomatik kurulumu tekrarlamanız yeterlidir.
Manuel çıkış yapılandırması:
Bazı durumlarda, manuel çıkış ayarları yapılandırması uygulamak mantıklıdır. Bunu yapmak için Manuel ayarına geçip parametreleri ayrı ayrı manuel olarak ayarlayın. ± delta frekans değerini nominal frekans fNom. değerine ne kadar yakın ayarlarsanız kullanılan filtreler o kadar fazla çalışır. Dolayısıyla, nominal frekansa çok yakın ölçümler, çok daha iyi gürültü baskılamasına sahiptir; ancak biraz daha uzun sürebilirler. Temel olarak, CPC 100 ve HGT1 ölçümlerinde uyumluluk nedenlerinden dolayı ±20 Hz varsayılan değer seçilmiştir.
Sistem frekansı şebeke frekansından farklı olduğunda (örneğin 16,7 Hz veya 25 Hz demir yolu sistemleri) diğer frekans değerleri anlamlı olabilir. Bu tür durumlarda, ± delta frekansının minimum değere (> 0 Hz) düşürülmesi avantaj sağlar. Ayrıca, tek bir frekansta ölçüm yapabilmek için ± delta frekansını 0 Hz'ye ayarlamak mümkündür. Bu, örneğin bazı topraklama test cihazları için yaygın kullanılan bir ölçüm frekansı olan 128 Hz'de ölçümler gerekli olduğunda kullanılabilir.
Genel olarak, büyüklüğü mümkün olduğunca artırmanızı öneririz; V OUT'ta 200 mA'nın biraz üzerindeki akımlar mümkündür. Manuel moddayken, ekranın alt kısmında en iyi çıkış yapılandırmasını bulmanıza yardımcı olacak ipuçları gösterilir.
Seçtiğiniz akıma ulaşılamaması veya bir aşırı yükleme meydana gelmesi durumunda, yardımcı akım probunun toprağa temas direnci çok yüksek olabilir. Toprağa karşı direnci düşük tutmak için, birkaç elektrodu birbirinden birkaç metre uzakta konumlandırın ve hepsini birbirine bağlayın. Bu, elektrodun çevresinde yüksek gerilimler oluşma tehlikesini de azaltır.
Bu adımda tanımlanan ve yapılandırılan akım enjeksiyon noktası, sonraki bölümlerde değiştirilmeyecektir. Tüm prosedür boyunca aynı şekilde kalır.
Menüye dön yazılım tuşuna basarak kılavuzlu iş akışı genel bakışına geri dönebilirsiniz. Bununla birlikte, aşağıdaki adımlarda yapılandırılan ayarlar anımsanır.
Odak Redüksiyon faktörü üzerinde olana dek çevirmeli düğmeyi döndürün. Ardından çevirmeli düğmeye bir kez basın.
Örneğin iletim kulelerindeki havai kablolar veya yer altı kabloları aracılığıyla diğer topraklama sistemlerine bağlı olmaları halinde, topraklama sistemlerinde redüksiyon faktörlerinin göz önünde bulundurulması gerekir.
Genel akım redüksiyonu örnekleri için → Redüksiyon faktörü.
Etkin yerel toprak akımı ve enjekte edilen akım arasındaki oran (büyüklük ve faz açısı) akım redüksiyon faktörü r olarak adlandırılır:
1 değerinde bir akım redüksiyon faktörü, akım redüksiyonu olmadığı anlamına gelir,
0 değerinde bir akım redüksiyon faktörü, tam akım redüksiyonu olduğu anlamına gelir.
COMPANO 100'de, akım redüksiyon faktörü biliniyorsa manuel olarak girilebilir veya ölçülebilir.
Akım redüksiyon faktörünün manuel olarak girilmesi:
Akım redüksiyon faktörünü biliyorsanız büyüklüğünü ve faz açısını girin. Örneğin, 1 değerinde bir akım redüksiyon faktörü, topraklama iletkeni bulunmayan veya yalıtımlı toprak kablosuna sahip bir iletim kulesinde yaygın olarak kullanılır. 1 değerinde bir akım redüksiyon faktörü için genellikle ayar 0 ° olarak yapılır.
Akım redüksiyon faktörünün ölçülmesi:
Genellikle akım redüksiyon faktörü bilinmez ve ölçülmesi gerekir.
Akım redüksiyonu genellikle bir Rogowski bobin kullanılarak ölçülür. İletim kulelerinde olduğu gibi çoğu durumda, tüm akımları tek bir adımda ölçmek mümkün değildir, bu nedenle birden fazla ölçüm gerçekleştirmeniz gerekir. Bu ölçümler arka arkaya yapılabilir. Bu durumda COMPANO 100, elde edilen genel akım redüksiyon faktörü r'yi tüm ölçümlerin büyüklükleri ve fazlarına göre otomatik olarak hesaplar.
Akım redüksiyon faktörü ölçümlerinin çok titiz bir şekilde yapılması son derece önemlidir. Her Rogowski bobininin üzerine küçük bir ok basılmıştır. Bu okun doğru yönü gösterdiğinden emin olun. Ölçümlerden birinin kazara yanlış yapılması durumunda tüm toprak empedansı ölçümünün sonucu hatalı olacaktır.
Akım enjeksiyon noktasının "üzerinde" veya "altında" akım ölçmek mümkündür.
Enjeksiyon noktasının altında akım ölçümü:
Toprağa giden akımın, topraklama iletkeninden yukarı yönde ilerleyen akımdan daha küçük olması bekleniyorsa akımı enjeksiyon noktasının altında ölçün. Bunun nedeni, Rogowski bobinlerinin, COMPANO 100'ün entegre çıkış akımı ölçümünden daha yüksek ölçüm hatalarına neden olmasıdır. Bu nedenle genel olarak, daha kesin bir akım redüksiyon oranı elde etmek için daha küçük akımların Rogowski bobini ile ölçülmesi tercih edilir.
Bu durumda, toprağa giden akımları ölçmeniz nedeniyle, akım yönü ayarı Topraklama'dır.
Akım ölçümü kaynağın altında gerçekleştirilirse iletim kulesinin tüm ayaklarındaki Rogowski bobinleri yukarı yönü göstermelidir. Bobinler her zaman kaynağı işaret etmelidir. Akımın enjeksiyon noktasından yerel topraklama sistemine doğru ilerlediği (örneğin bir iletim kulesinin tüm ayaklarında) tüm noktalarda ölçüm yapmak önemlidir.
Enjeksiyon noktasının üzerinde akım ölçümü:
Toprak iletkenine doğru ilerleyen akımın, yerel topraklama sistemi aracılığıyla toprağa giden akımdan daha düşük olmasının beklendiği durumlarda, akımı enjeksiyon noktasının üzerinde ölçün.
Bu durumda, etkin toprak akımını azaltan akımları ölçmeniz nedeniyle, akım yönü ayarı Azalma Miktarı'dır.
Akım ölçümü kaynağın üzerinde gerçekleştirilirse iletim kulesinin tüm ayaklarındaki Rogowski bobinleri aşağı yönü göstermelidir. Bobinler her zaman kaynağı işaret etmelidir. Akımın enjeksiyon noktasına yerel sistem dışındaki diğer topraklama sistemlerine ilerlediği tüm noktalarda ölçüm yapmak önemlidir. Örneğin, bir iletim kulesinin tüm ayaklarında veya bir dağıtım trafo merkezini diğer topraklama sistemlerine bağlayan tüm yer altı kablolarda ölçüm yapın.
Ölçümün gerçekleştirilmesi:
Rogowski bobini üzerinde ölçüm aralığını yapılandırın. Ölçüm kesinliğini artırmak için olası en düşük aralığı kullanın.
IN1 giriş oranını, seçilen aralıkta (örneğin 100,0 mV/A veya 1,0 V/A) Rogowski bobinin akım ölçüm oranına ayarlayın.
İpuçları:
Mümkünse, iletim kulesinin ayağının çevresine Rogowski bobini bir veya iki tur sarın. Bu, ölçülen akımı artırır ve ölçüm hatasını azaltır. Ayrıca bu durumda, IN1 giriş oranını da ayarlamanız gerekir. Örneğin, iki tur uygulama durumunda 100,0 mV/A'dan 200,0 mV/A'ya.
Rogowski bobinini iletim kulesinin ayağının veya yer altı kablosunun konektörünün çevresine simetrik şekilde yerleştirin.
Rogowski bobininin mandalını doğrudan iletkenin yanına yerleştirmeyin. Mandalın yakınında ölçüm hatası daha fazla olur.
Örneğin, iletim kulesinin uzak ayaklarında ölçüm yaparken, Rogowski bobini bağlantısını uzatmak için ürünle birlikte verilen ölçüm kablolarını kullanabilirsiniz. Bu durumda, endüktif kuplajın neden olduğu ölçüm hatalarını azaltmak için ölçüm kablolarının örgü yapılması önerilir.
Örneğin, Rogowski bobinini iletim kulesinin bir ayağına veya dağıtım trafo merkezindeki bir alçak gerilim kablosunun etrafına takın, ardından IN1 girişine bağlayın. Polaritenin doğru olduğunu onaylayın.
Test akımı çıkışı sağlamak ve ölçümü gerçekleştirmek için COMPANO 100'ün Başlat/Durdur düğmesine basın.
Ölçüm yapılandırılan frekanslarla yapılır ve belirlenen nominal frekansa enterpolasyon gerçekleştirilir. Ayrıca, ekrandaki redüksiyon faktörü değeri güncellenir.
Ekranda gösterilen akımı kontrol edin. Bu değer, çıkış ayarları sırasında görüntülenen akımla yaklaşık olarak aynı olmalıdır. Değer önemli ölçüde düşükse bunun nedeni, akım enjeksiyonu için kullanılan kablolardaki gevşek bir bağlantı olabilir.
Ekranda gösterilen gerilimi kontrol edin. Gerilim değeri 1 mV'nin üzerinde olmalıdır. Değer önemli ölçüde düşükse bunun nedeni, gerilim probunu bağlamak için kullanılan kablolardaki gevşek bir bağlantı olabilir.
Gerekirse 3. ve 4. adımları tekrarlayın (örneğin, bir iletim kulesinin dört ayağının tamamında veya diğer topraklama sistemlerinin tüm kablo bağlantılarında).
Tüm ölçümler benzersiz bir kimlik numarasına sahiptir. Gerekirse ölçümler tek tek silinebilir. Bunu yapmak için çevirmeli düğmeyi kullanarak ölçümleri seçin, düğmeye basın, silinecek ölçümü seçin ve ardından Seçilenleri sil düğmesine basın.
Hangi akım yolu için hangi kimliğin kullanıldığını dikkatli bir şekilde işaretlemenizi öneririz. Mümkünse Rogowski bobininin yön okunu gösteren bir fotoğraf ekleyin. Böylece bir sonucun ileride silinmesi durumunda kimlikler değiştirilmez.
Akım redüksiyon faktörü, ölçümlerden hesaplanır. 1'in üzerine çıkarsa veya 0'ın altına düşerse ölçüm ayarlarında bir hata mevcuttur.
İpucu: Ölçümün doğruluğu konusunda şüpheye düşerseniz ölçümü diğer akım yönünde de gerçekleştirebilirsiniz. Büyük çaplı sapmalar varsa bir hata meydana gelmiştir (örneğin, Rogowski bobinindeki okun yönü hatalı, gevşek kablo bağlantısı...) veya enjekte edilen akım, kesin bir ölçüm sonucu elde etmek için çok düşüktür.
Menüye dön yazılım tuşuna basarak kılavuzlu iş akışı genel bakışına geri dönebilirsiniz. Bununla birlikte, redüksiyon faktörü (girilen veya ölçülen) aşağıdaki adımlarda anımsanır.
Ölçüm ayarları:
Not: Çıkış ayarları adımında tanımlanan ve yapılandırılan akım enjeksiyon noktası, bu bölümde değiştirilmeyecektir. Tüm prosedür boyunca aynı şekilde kalır.
| UYARI | ||
| Yüksek gerilim veya akım nedeniyle ölüm veya ciddi yaralanma olasılığı.
Test sırasında trafo merkezinde veya iletim kulesinde yüksek akım toprak hatası yaşanması durumunda, topraklama şebekesine bağlı veya topraklama şebekesinden çıkan herhangi bir kabloda yüksek gerilimler oluşabilir.
|
V OUT'a bağlı yardımcı akım probunun iletim kulesinin (veya trafo merkezi) topraklama sisteminin çapının en az 5 katı olacak şekilde COMPANO 100 test setinden uzağa yerleştirildiğinden emin olun. OMICRON bunun için 150 m kablo temin etmektedir.
Ölçüm girişi IN 1'in siyah soketini, örneğin akım enjeksiyonu için kullanılanlarla aynı Kelvin klampı, Y klamp veya Kelvin vidalarını kullanarak test edilen topraklama şebekesine bağlayın (→ Çıkış ayarları).
Gerilim probunu topraklama sisteminden gerekli uzaklıkta toprağa yerleştirin ve bir krokodil klampı ve ürünle birlikte verilen kablo makaraları ile IN 1 ölçüm girişinin kırmızı soketine bağlayın. Gerilim düşümü yöntemini uyguluyorsanız başlangıç mesafesi olarak 1 m uzunluğunu öneririz.
Odak Ölçümler üzerinde olana dek çevirmeli düğmeyi döndürün. Ardından çevirmeli düğmeye bir kez basın.
Test edilen topraklama sistemine ölçülen mesafeyi yazılıma girin, ardından Başlat/Durdur tuşuna basın.
Başlat/Durdur tuşuna basın
Kısa bir sürenin ardından, COMPANO 100 durur ve ilk sonucu gösterir.
Şimdi, gerilim probu "logaritmik olarak" artan mesafelerle birkaç noktaya konumlandırarak bu prosedürü tekrarlayın, örneğin 2 m, 5 m, 10 m, 15 m, 20 m, 30 m, 40 m, 50 m, 70 m, 80 m, 100 m.
Yukarıdaki şekilde gösterildiği gibi 90 ° açıyla ölçüm yaparak hatta doğru enjeksiyon yapmanızı öneririz.
Başka bir ölçüm yöntemi kullanıyorsanız (örneğin IEEE Std 80-2013 ve IEEE Std 81-2012'de belirtilen % 62 yöntemi), mevcut enjeksiyon ve ölçüm talimatları hakkında ilgili standarda bakın.
Sonuçlar, akım Redüksiyon faktörü dikkate alınarak veya alınmadan görüntülenebilir.
Akım redüksiyon faktörü etkin ✓: Sonuçlar, yerel topraklama sistemi için ölçüm sonuçlarını temsil eder.
Akım redüksiyon faktörü devre dışı ×: Sonuçlar, toplam topraklama sistemi için ölçüm sonuçlarını temsil eder (örneğin, diğer bağlı iletim kuleleri dahil).
Ayrıca empedans değerlerinin Z/Phi ve R/X gösterimi arasında geçiş yapabilirsiniz.
Menüye dön yazılım tuşuna basarak kılavuzlu iş akışı genel bakışına geri dönebilirsiniz. Sonuçlar korunur.
Çizim, çeşitli mesafelerde ölçülen empedansları görüntüler ve bir redüksiyon faktörünün uygulanıp uygulanmadığını belirtir.
Bir arıza durumunda toprağa doğru beklenen maksimum akımı girebilirsiniz. Çizimin ikinci ekseni, çeşitli mesafelerde beklenen toprak potansiyeli artışını gösterir.

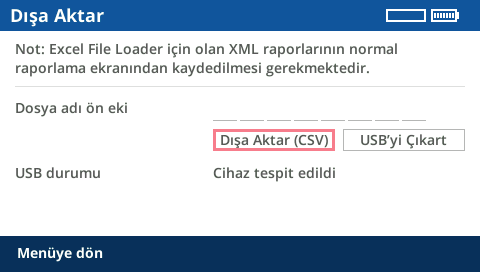

Sonuçlar bir USB belleğe kaydedilebilir.
Excel File Loader
COMPANO Excel File Loader ile birlikte temin edilen Toprak Empedansı EXCEL şablonu, ölçümü yüklemek ve bir rapor oluşturmak için kullanılabilir.
COMPANO Excel File Loader'ın kurulumunun ardından OMICRON > COMPANO 100 Şablonlar'a gidin. Varsayılan kurulum yolu: C:\Program Files\OMICRON\COMPANO 100\Excel Reporting\Templates.
Daha fazla bilgi için bkz. Excel File Loader.
Adım/dokunma gerilimi testi şunları tespit etmek amacıyla gerçekleştirilir
bir kişinin trafo merkezi içinde veya çevresinde çit gibi metal bir nesneye dokunması halinde karşılaşacağı en kötü durum dokunma gerilimi (kişinin kolundan, vücudundan ve bacaklarından toprağa giden akım)
çitin ötesine bir adım atıldığında kişinin karşılaşacağı en kötü durum adım gerilimi (bir bacaktan diğerine giden akım).
COMPANO 100'ün Adım/dokunma gerilimi uygulama modülü, OMICRON'un HGT1 aksesuarı için kaynak işlevi görür.
HGT1, temel olarak profesyonel akustik test uygulamaları için tasarlanan bir FFT voltmetredir. Adım/dokunma gerilimi ile toprak empedansı ölçümleri için HGT1, gerçek zamanlı bir Zoom FFT kullanılarak frekans seçici gerilim seviyesinin ölçülmesine olanak tanıyan bir OMICRON yazılımı ile birlikte temin edilir. HGT1; COMPANO 100, CPC 100 ve CP CU1'e ek bir cihaz işlevi görür.
HGT1 ile ölçüm yapma hakkında daha fazla bilgi için bkz. → HGT1 Aksesuarı.
COMPANO 100'ü kullanarak, 30 m’ye varan çaplara sahip daha küçük topraklama sistemlerinde adım/dokunma gerilimlerini ölçmek mümkündür.
Adım/dokunma gerilimi testi sırasında, akım uzun bir kablo kullanılarak uzaktaki bir toprağa beslenir. Bu uzak toprak, basit bir topraklama çubuğundan başka bir büyük topraklama sistemine kadar herhangi bir topraklama olabilir. Genellikle, yardımcı akım probu olarak adlandırılan bir topraklama çubuğu kullanılır. Bu prob ile test edilen topraklama sistemi arasındaki mesafe, topraklama sisteminin çapının en az beş katı olmalıdır. Daha büyük bir mesafe daha kesin sonuçlar sağlar. Genel olarak kurulum, bir tek hat arızası sırasında meydana gelebilecek en kötü durum koşullarını temsil etmelidir. Bu, her topraklama sistemi için ayrı ayrı açıklanmalıdır.
Adım/dokunma ayarları, birbiri ardına uygulanan üç adımdan oluşan bir kılavuzlu iş akışı içerir. Üçüncü adım yalnızca istenen çıkış sinyalini oluşturur. Gerçek ölçümü HGT1 ile yapın.
Ölçüm için en iyi çıkışı ve ayarı bulmak için Çıkış ayarları özelliğini kullanın. Yardımcı akım probunun empedansına bağlı olarak, en iyi çıkış V OUT veya I OUT olabilir. Diğer çıkışın daha iyi sonuçlar sağlaması bekliyorsa bu çıkış, çıkış ayarları sırasında tavsiye edilir.
| UYARI | ||
| Yüksek gerilim veya akım nedeniyle ölüm veya ciddi yaralanma olasılığı.
Uygun test setini kullanın.
|
|
| *) OMICRON tarafından sağlanan yardımcı akım probları için uyarı bayrağı. |
| DİKKAT | ||
| Ölçüm kablosuna takılma nedeniyle hafif veya orta şiddetli yaralanma meydana gelebilir.
|
Odak Çıkış ayarları üzerinde olana dek çevirmeli düğmeyi döndürün. Ardından çevirmeli düğmeye bir kez basın.
COMPANO 100 test setindeki V OUT, varsayılan olarak çıkış olacak şekilde yapılandırılır.
Bir ölçüm kablosu kullanarak, test edilen topraklama sisteminin toprağını V OUT'un siyah soketine bağlayın. Topraklama sistemine bağlı olarak bir Kelvin klampı, Y klamp ya da kelvin vidaları tercih edilebilir.
Kullanılan standarda bağlı olarak yardımcı akım probunu gerekli mesafeye yerleştirin. Şüpheye düşerseniz çapı 30 m’ye varan topraklama sistemleri için 150 m uzunluğunda bir mesafe seçin.
Kablo makaraları veya bir krokodil klamp kullanarak yardımcı akım probunu V OUT'un kırmızı soketine bağlayın.
Çıkış ayarları'nda şebeke frekansı fNom. doğru şekilde ayarlanmışsa önerilen frekanslar, şebeke frekansının 20 Hz üzerinde ve 20 Hz altında olmalıdır. Kılavuzlu iş akışının aşağıdaki adımları, şebeke frekansındaki parazitleri filtrelemek için frekans seçici filtreleme ile ölçüm başına iki noktadan oluşur. Sonuç, iki ölçüm noktasının enterpolasyonudur.
Otomatik çıkış yapılandırması
Genellikle otomatik mod kullanımı yeterlidir.
COMPANO 100'ün akım testi ayarları için optimum çıkış gerilimini araması için Başlat/Durdur düğmesine basın.
Bununla birlikte, toprak enjeksiyon noktasının özellikle düşük bir empedansa sahip olduğu durumlarda, otomatik kurulumdan sonra ekranın alt kısmında I OUT'un çıkış için daha iyi bir seçenek olduğu belirtilir. Bu tür durumlarda, V OUT'tan I OUT'a yeniden kablolama yapmanız ve otomatik kurulumu tekrarlamanız yeterlidir.
Manuel çıkış yapılandırması:
Bazı durumlarda, manuel çıkış ayarları yapılandırması uygulamak mantıklıdır. Bunu yapmak için Manuel ayarına geçip parametreleri ayrı ayrı manuel olarak ayarlayın. ± delta frekans değerini nominal frekans fNom. değerine ne kadar yakın ayarlarsanız kullanılan filtreler o kadar fazla çalışır. Dolayısıyla, nominal frekansa çok yakın ölçümler, çok daha iyi gürültü baskılamasına sahiptir; ancak biraz daha uzun sürebilirler. Temel olarak, CPC 100 ve HGT1 ölçümlerinde uyumluluk nedenlerinden dolayı ±20 Hz varsayılan değer seçilmiştir.
Sistem frekansı şebeke frekansından farklı olduğunda (örneğin 16,7 Hz veya 25 Hz demir yolu sistemleri) diğer frekans değerleri anlamlı olabilir. Bu tür durumlarda, ± delta frekansının minimum değere (> 0 Hz) düşürülmesi avantaj sağlar. Ayrıca, tek bir frekansta ölçüm yapabilmek için ± delta frekansını 0 Hz'ye ayarlamak mümkündür. Bu, örneğin bazı topraklama test cihazları için yaygın kullanılan bir ölçüm frekansı olan 128 Hz'de ölçümler gerekli olduğunda kullanılabilir.
Genel olarak, büyüklüğü mümkün olduğunca artırmanızı öneririz; V OUT'ta 200 mA'nın biraz üzerindeki akımlar mümkündür. Manuel moddayken, ekranın alt kısmında en iyi çıkış yapılandırmasını bulmanıza yardımcı olacak ipuçları gösterilir.
Seçtiğiniz akıma ulaşılamaması veya bir aşırı yükleme meydana gelmesi durumunda, yardımcı akım probunun toprağa temas direnci çok yüksek olabilir. Toprağa karşı direnci düşük tutmak için, birkaç elektrodu birbirinden birkaç metre uzakta konumlandırın ve hepsini birbirine bağlayın. Bu, elektrodun çevresinde yüksek gerilimler oluşma tehlikesini de azaltır.
Bu adımda tanımlanan ve yapılandırılan akım enjeksiyon noktası, sonraki bölümlerde değiştirilmeyecektir. Tüm prosedür boyunca aynı şekilde kalır.
Menüye dön yazılım tuşuna basarak kılavuzlu iş akışı genel bakışına geri dönebilirsiniz. Bununla birlikte, aşağıdaki adımlarda yapılandırılan ayarlar anımsanır.
Odak Redüksiyon faktörü üzerinde olana dek çevirmeli düğmeyi döndürün. Ardından çevirmeli düğmeye bir kez basın.
Örneğin iletim kulelerindeki havai kablolar veya yer altı kabloları aracılığıyla diğer topraklama sistemlerine bağlı olmaları halinde, topraklama sistemlerinde redüksiyon faktörlerinin göz önünde bulundurulması gerekir.
Genel akım redüksiyonu örnekleri için → Redüksiyon faktörü.
Etkin yerel toprak akımı ve enjekte edilen akım arasındaki oran (büyüklük ve faz açısı) akım redüksiyon faktörü r olarak adlandırılır:
1 değerinde bir akım redüksiyon faktörü, akım redüksiyonu olmadığı anlamına gelir,
0 değerinde bir akım redüksiyon faktörü, tam akım redüksiyonu olduğu anlamına gelir.
COMPANO 100'de, akım redüksiyon faktörü biliniyorsa manuel olarak girilebilir veya ölçülebilir.
Akım redüksiyon faktörünün manuel olarak girilmesi:
Akım redüksiyon faktörünü biliyorsanız büyüklüğünü ve faz açısını girin. Örneğin, 1 değerinde bir akım redüksiyon faktörü, topraklama iletkeni bulunmayan veya yalıtımlı toprak kablosuna sahip bir iletim kulesinde yaygın olarak kullanılır. 1 değerinde bir akım redüksiyon faktörü için genellikle ayar 0 ° olarak yapılır.
Akım redüksiyon faktörünün ölçülmesi:
Genellikle akım redüksiyon faktörü bilinmez ve ölçülmesi gerekir.
Akım redüksiyonu genellikle bir Rogowski bobin kullanılarak ölçülür. İletim kulelerinde olduğu gibi çoğu durumda, tüm akımları tek bir adımda ölçmek mümkün değildir, bu nedenle birden fazla ölçüm gerçekleştirmeniz gerekir. Bu ölçümler arka arkaya yapılabilir. Bu durumda COMPANO 100, elde edilen genel akım redüksiyon faktörü r'yi tüm ölçümlerin büyüklükleri ve fazlarına göre otomatik olarak hesaplar.
Akım redüksiyon faktörü ölçümlerinin çok titiz bir şekilde yapılması son derece önemlidir. Her Rogowski bobininin üzerine küçük bir ok basılmıştır. Bu okun doğru yönü gösterdiğinden emin olun. Ölçümlerden birinin kazara yanlış yapılması durumunda tüm toprak empedansı ölçümünün sonucu hatalı olacaktır.
Akım enjeksiyon noktasının "üzerinde" veya "altında" akım ölçmek mümkündür.
Enjeksiyon noktasının altında akım ölçümü:
Toprağa giden akımın, topraklama iletkeninden yukarı yönde ilerleyen akımdan daha küçük olması bekleniyorsa akımı enjeksiyon noktasının altında ölçün. Bunun nedeni, Rogowski bobinlerinin, COMPANO 100'ün entegre çıkış akımı ölçümünden daha yüksek ölçüm hatalarına neden olmasıdır. Bu nedenle genel olarak, daha kesin bir akım redüksiyon oranı elde etmek için daha küçük akımların Rogowski bobini ile ölçülmesi tercih edilir.
Bu durumda, toprağa giden akımları ölçmeniz nedeniyle, akım yönü ayarı Topraklama'dır.
Akım ölçümü kaynağın altında gerçekleştirilirse iletim kulesinin tüm ayaklarındaki Rogowski bobinleri yukarı yönü göstermelidir. Bobinler her zaman kaynağı işaret etmelidir. Akımın enjeksiyon noktasından yerel topraklama sistemine doğru ilerlediği (örneğin bir iletim kulesinin tüm ayaklarında) tüm noktalarda ölçüm yapmak önemlidir.
Enjeksiyon noktasının üzerinde akım ölçümü:
Toprak iletkenine doğru ilerleyen akımın, yerel topraklama sistemi aracılığıyla toprağa giden akımdan daha düşük olmasının beklendiği durumlarda, akımı enjeksiyon noktasının üzerinde ölçün.
Bu durumda, etkin toprak akımını azaltan akımları ölçmeniz nedeniyle, akım yönü ayarı Azalma Miktarı'dır.
Akım ölçümü kaynağın üzerinde gerçekleştirilirse iletim kulesinin tüm ayaklarındaki Rogowski bobinleri aşağı yönü göstermelidir. Bobinler her zaman kaynağı işaret etmelidir. Akımın enjeksiyon noktasına yerel sistem dışındaki diğer topraklama sistemlerine ilerlediği tüm noktalarda ölçüm yapmak önemlidir. Örneğin, bir iletim kulesinin tüm ayaklarında veya bir dağıtım trafo merkezini diğer topraklama sistemlerine bağlayan tüm yer altı kablolarda ölçüm yapın.
Ölçümün gerçekleştirilmesi:
Rogowski bobini üzerinde ölçüm aralığını yapılandırın. Ölçüm kesinliğini artırmak için olası en düşük aralığı kullanın.
IN1 giriş oranını, seçilen aralıkta (örneğin 100,0 mV/A veya 1,0 V/A) Rogowski bobinin akım ölçüm oranına ayarlayın.
İpuçları:
Mümkünse, iletim kulesinin ayağının çevresine Rogowski bobini bir veya iki tur sarın. Bu, ölçülen akımı artırır ve ölçüm hatasını azaltır. Ayrıca bu durumda, IN1 giriş oranını da ayarlamanız gerekir. Örneğin, iki tur uygulama durumunda 100,0 mV/A'dan 200,0 mV/A'ya.
Rogowski bobinini iletim kulesinin ayağının veya yer altı kablosunun konektörünün çevresine simetrik şekilde yerleştirin.
Rogowski bobininin mandalını doğrudan iletkenin yanına yerleştirmeyin. Mandalın yakınında ölçüm hatası daha fazla olur.
Örneğin, iletim kulesinin uzak ayaklarında ölçüm yaparken, Rogowski bobini bağlantısını uzatmak için ürünle birlikte verilen ölçüm kablolarını kullanabilirsiniz. Bu durumda, endüktif kuplajın neden olduğu ölçüm hatalarını azaltmak için ölçüm kablolarının örgü yapılması önerilir.
Örneğin, Rogowski bobinini iletim kulesinin bir ayağına veya dağıtım trafo merkezindeki bir alçak gerilim kablosunun etrafına takın, ardından IN1 girişine bağlayın. Polaritenin doğru olduğunu onaylayın.
Test akımı çıkışı sağlamak ve ölçümü gerçekleştirmek için COMPANO 100'ün Başlat/Durdur düğmesine basın.
Ölçüm yapılandırılan frekanslarla yapılır ve belirlenen nominal frekansa enterpolasyon gerçekleştirilir. Ayrıca, ekrandaki redüksiyon faktörü değeri güncellenir.
Gerekirse 3. ve 4. adımları tekrarlayın (örneğin, bir iletim kulesinin dört ayağının tamamında veya diğer topraklama sistemlerinin tüm kablo bağlantılarında).
Tüm ölçümler benzersiz bir kimlik numarasına sahiptir. Gerekirse ölçümler tek tek silinebilir. Bunu yapmak için çevirmeli düğmeyi kullanarak ölçümleri seçin, düğmeye basın, silinecek ölçümü seçin ve ardından Seçilenleri sil düğmesine basın.
Hangi akım yolu için hangi kimliğin kullanıldığını dikkatli bir şekilde işaretlemenizi öneririz. Mümkünse Rogowski bobininin yön okunu gösteren bir fotoğraf ekleyin. Böylece bir sonucun ileride silinmesi durumunda kimlikler değiştirilmez.
Akım redüksiyon faktörü, ölçümlerden hesaplanır. 1'in üzerine çıkarsa veya 0'ın altına düşerse ölçüm ayarlarında bir hata mevcuttur.
İpucu: Ölçümün doğruluğu konusunda şüpheye düşerseniz ölçümü diğer akım yönünde de gerçekleştirebilirsiniz. Büyük çaplı sapmalar varsa bir hata meydana gelmiştir (örneğin, Rogowski bobinindeki okun yönü hatalı, gevşek kablo bağlantısı...) veya enjekte edilen akım, kesin bir ölçüm sonucu elde etmek için çok düşüktür.
Menüye dön yazılım tuşuna basarak kılavuzlu iş akışı genel bakışına geri dönebilirsiniz. Bununla birlikte, redüksiyon faktörü (girilen veya ölçülen) aşağıdaki adımlarda anımsanır.
Odak Çıkış üzerinde olana dek çevirmeli düğmeyi döndürün. Ardından çevirmeli düğmeye bir kez basın.
Açma, kapatma ve duraklatma süresini ihtiyaçlarınıza göre değiştirebilirsiniz. Çıkış sekansını başlatmak için Başlat/Durdur tuşuna basın. Bu sekans, manuel olarak durdurulana kadar tekrar edilir.
Duraklatma süresi, uzun test günlerinde batarya gücünden tasarruf etmek içindir.
HGT1 ile ölçüm yapma hakkında daha fazla bilgi için bkz. → HGT1 Aksesuarı.
Sonuçlar bir USB belleğe kaydedilebilir. Kullanılan frekansları, çıkış akımını ve redüksiyon faktörünü içerirler.
COMPANO Excel File Loader ile birlikte temin edilen Adım/Dokunma Gerilimi EXCEL şablonu, hem COMPANO 100 test seti hem de HGT1'den verileri yüklemek ve bir rapor oluşturmak için kullanılabilir.
Excel File Loader hakkında daha fazla bilgi için bkz. → Excel File Loader.
Adım/dokunma gerilimi ölçümünü HGT1, ile kaydetmek ve saklamak hakkında daha fazla bilgi için HGT1'in Kullanım Kılavuzuna bakın.
Toprağın farklı katmanlardaki özdirencini bilmek için bir topraklama sistemi kurulmadan önce toprak özdirenci testi yapılır. Ayrıca, ölçüm sonuçları topraklama şebekesi hesaplaması ve CDEGS gibi simülasyon yazılımları ile birlikte kullanılabilir.
Ölçüm, kullanılan akım ve gerilim probları arasındaki farklı mesafeler için belirli toprak özdirenç değerleri sağlar ve toprakta daha büyük derinliklerdeki katmanlar hakkında sonuçların çıkarılmasına olanak tanır.
Toprak özdirenci uygulama modülü, bu testin yapılmasına ve sonuçların Wenner veya Schlumberger yöntemiyle doğrudan değerlendirilmesine olanak tanır. Örneğin, Wenner yöntemi aşağıda gösterilmiştir
Toprak özdirenci uygulama modülü, birbiri ardına yürütülebilen iki adımdan oluşan bir kılavuzlu iş akışı içerir.
| UYARI | ||
| Yüksek gerilim veya akım nedeniyle ölüm veya ciddi yaralanma olasılığı.
Düşük olasılık olmakla birlikte COMPANO 100 test setinde dahili bir hata olması halinde, V OUT çıkışında beklenenden daha yüksek gerilimler meydana gelebilir.
|
Çıkış ayarları, V OUT toprak özdirenci uygulama modülünde 40 V ile kullanılacak şekilde yapılandırılır. Çoğu durumda bu yapılandırmayı değiştirmeye gerek olmadığından, bu adımı atlayabilir ve doğrudan ölçüm adımına geçebilirsiniz.
Bununla birlikte, çok iletken bir toprak gibi istisnai durumlar varsa ortaya çıkan akım, gerilim çıkışı için çok yüksek olabileceğinden gerilimi azaltın. Bu tür durumlarda COMPANO 100 test seti bir hata mesajıyla kapanır. Böyle bir durum ortaya çıktığında gerilimi azaltın ve tekrar deneyin.
Güvenlik nedenlerinden dolayı bu uygulama modülünün 40 V çıkış gerilimiyle sınırlı olduğunu unutmayın.
Ölçüm konumuna yakın hayvanlar varsa (örneğin otlayan sığırlar) gerilimin yaklaşık 10 V'a düşürülmesi önerilir.
Gerilimin ayarlanması gerekiyorsa odak Çıkış ayarları üzerinde olana dek çevirmeli düğmeyi döndürün. Ardından çevirmeli düğmeye bir kez basın.
Şebeke frekansından ±20 Hz değerinde bir delta frekansı genellikle iyi bir seçimdir. Ancak gerekirse değer değiştirilebilir. Ayrıca, tek bir frekansta ölçüm yapabilmek için delta frekansını 0 Hz'ye ayarlamak mümkündür. Bu, örneğin bazı topraklama test cihazları için ortak bir ölçüm frekansı olan 128 Hz'de ölçümlere ihtiyaç duyduğunuzda kullanılabilir.
Çıkış yapılandırmasını Başlat/Durdur tuşuna basarak test edebilirsiniz.
En kötü durum değerini elde etmek için gereken en küçük mesafeden başlamanızı öneririz.
Her ölçüm sırasında çıkış akımı ölçülür. Bu nedenle, probları değiştirirken bile çıkış ayarlarını tekrar etmeye gerek yoktur.
Menüye dön yazılım tuşuna basarak kılavuzlu iş akışı genel bakışına geri dönebilirsiniz. Bununla birlikte, aşağıdaki adımda yapılandırılan ayarlar anımsanır.
Toprak özdirenci ölçüm ekranı kablo tesisatı kurulumunu görüntüler.
COMPANO 100, toprak özdirenci ölçümleri için üç farklı yöntemi destekler.
Wenner basitleştirilmiş
Wenner basitleştirilmiş yönteminde dört prob kullanılır. İki iç prob gerilim probu, iki dış prob ise akım problarıdır. Tüm topraklama probları birbirlerine eşit mesafede (a) yerleştirilir. Münferit topraklama probları arasındaki mesafenin 1/20'sini aşmayan bir derinlikte toprağa ilerletilirler:
.
Cihaz, toprak özdirencini hesaplamak için şu denklemi kullanır: ρ: ρ = 2πa|Z|.
Wenner
Wenner yönteminde de birbirlerine eşit mesafede (a) yerleştirilmiş dört prob kullanılır. Ancak toprağa yerleştirildikleri derinlik (b) belirlenebilir. Wenner yöntemi eşit aralıklı uzlaşma olarak adlandırılır.
Cihaz, toprak özdirencini hesaplamak için şu denklemi kullanır: ρ:
Schlumberger
Schlumberger yöntemi, aşağıdaki resimde (a ve c) gösterildiği gibi topraklama probları arasında iki farklı mesafeye izin verir. Dolayısıyla, iki topraklama probu bulundukları yerde tutulabildiğinden, bu yöntem farklı mesafelerde birkaç ölçüm yaptığınızda daha az yeniden kablolama gerektirir.
Schlumberger yöntemi aynı zamanda Schlumberger-Palmer uzlaşması veya eşit aralıklı olmayan uzlaşma olarak da adlandırılır.
Cihaz, toprak özdirencini hesaplamak için şu denklemi kullanır: ρ:
| UYARI | ||
| Yüksek gerilim veya akım nedeniyle ölüm veya ciddi yaralanma olasılığı.
Düşük olasılık olmakla birlikte COMPANO 100 test setinde dahili bir hata olması halinde, V OUT çıkışında beklenenden daha yüksek gerilimler meydana gelebilir.
|
Ölçümün gerçekleştirilmesi:
Tercih ettiğiniz ölçüm yöntemini seçin.
Topraklama problarını ekranda gösterildiği gibi yerleştirin.
Probları, COMPANO 100 test setinin V OUT çıkışı ve IN 1 girişine bağlayın. Bunun için ürünle birlikte verilen ölçüm kablolarını ve krokodil klampları kullanın.
Mesafeleri Toprak özdirenci ekranındaki tabloya girin.
Test akımı çıkışı sağlamak ve ölçümü gerçekleştirmek için COMPANO 100'ün Başlat/Durdur tuşuna basın. Ölçüm yapılandırılan frekanslarla yapılır ve belirlenen nominal frekansa enterpolasyon gerçekleştirilir.
Tüm ölçüm mesafeleri için 3 ile 5 arasındaki adımları tekrarlayın.
Ölçümden sonra sonuç, sonuçlar listesinde benzersiz bir kimlikle gösterilecektir. Tek tek veya tüm sonuçları silmek için, çevirmeli düğmeyi kullanarak listeyi seçin.
Sonuç, Ωm cinsinden spesifik bir toprak özdirenci ρ olarak gösterilir. Alternatif olarak, bu sonuçları Ω cinsinden ham empedans değeri |Z| olarak da görüntüleyebilirsiniz. Ham değerler |Z|, toprak özdirencini manuel olarak hesaplamak için kullanılabilir. Bu, Kutup-Dipol veya Dipol-Dipol yöntemi gibi diğer yöntemler kullanıldığında faydalıdır.
Yaygın toprak tiplerinin tipik özdirenci:
| Toprak tipi | Toprak özdirenci |
|---|---|
| Kır, bataklık, çok nemli toprak | 1 ... 50 Ωm |
| Lös, kil | 20 ... 100 Ωm |
| Humuslu, arazi | 10 ... 200 Ωm |
| Kumlu kil | 50 ... 500 Ωm |
| Taşlı, çimli toprak | 100 ... 300 Ωm |
| Cam kumu | 200 ... 3000 Ωm |
| Kaya | 300 ... 5000 Ωm |
| Granit, yonu taşı | 1500 ... 10000 Ωm |
Toprak özdirenci, toprağın korozifliği bakımından önemli bir faktördür:
| Toprağın korozifliği | Toprak özdirenci |
|---|---|
| Şiddetli | < 10 Ωm |
| Korozif | 10 ... 50 Ωm |
| Orta derece korozif | 50 ... 100 Ωm |
| Hafif korozif | 100 ... 500 Ωm |
Sonuçlar bir USB belleğe kaydedilebilir.
COMPANO Excel File Loader, COMPANO 100 test setinden veri yüklemek için kullanılabilir. Daha sonra veriler örneğin bir topraklama sistemi hesaplama yazılımına kopyalanabilir.
Excel File Loader hakkında daha fazla bilgi için bkz. → Excel File Loader.
