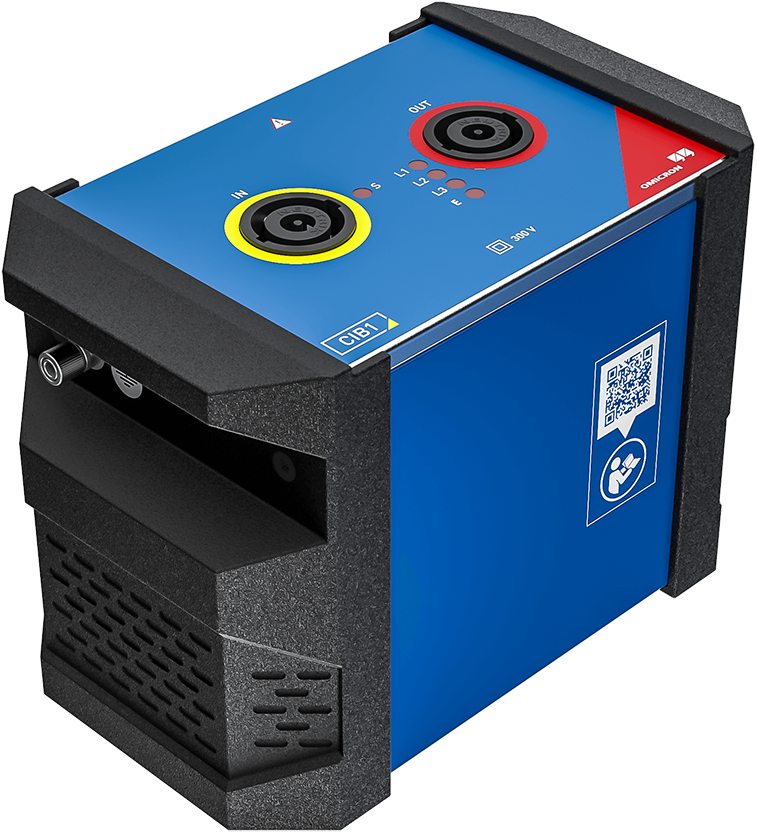

Les chapitres suivants décrivent les accessoires disponibles pour l'équipement de test COMPANO 100.
Si vous souhaitez acheter un accessoire ou si vous avez une question à ce sujet, contacter l'assistance technique d'OMICRON (→ Assistance).
La pince de courant C-Probe 1 est une pince ampèremétrique CA et CC active avec sortie de tension.
Pour plus de détails, consulter le manuel d'utilisation de la pince C-Probe 1. Ce manuel contient aussi des consignes de sécurité importantes.
La pince de courant Chauvin Arnoux E25 est une pince de courant CA et CC active avec sortie de tension.
Plages de mesure (se référer à la documentation utilisateur du modèle Chauvin Arnoux pour plus de détails) :
2 A CA/CC (1 000 mV/A)
80 A CA/CC (10 mV/A)
Plage de fréquences : CC à 10 kHz.
Précision : Erreur < 2 % pour les courants jusqu'à 1,5 A.
Généralement < 4 % jusqu'à 40 A et < 12 % au-delà.
Indicateurs de contrôle d'alimentation électrique en service (ON) et de gamme de mesure dépassée (surcharge).
Taille maximale de conducteur : 11,8 mm de diamètre.
Ouverture maximum des mâchoires : 15 mm.
Câble de raccordement : fiches isolées, 1,5 m de longueur.
Dimensions : 231 × 67 × 36 mm.
Poids : 330 g (0,73 lb) avec bloc-batterie alcalin 9 V, type 6 LR 61, compris.
Bouton de réglage de la valeur zéro pour régler le point zéro.
Pour plus de détails et des consignes de sécurité importantes, se référer à la documentation utilisateur du modèle Chauvin Arnoux E25.
|
|
| Les contrôleurs CPOL2 et CPOL3 sont conçus pour contrôler la polarité et les erreurs de câblage d'une série de points de test. Les contrôles peuvent être réalisés sur des transformateurs de courant et de tension, ainsi que sur des bornes et câbles connectés. En outre, le CPOL3 peut afficher la tension et, s'il est associé à une pince de courant, le courant du signal mesuré (→ C-Probe 1 et Chauvin Arnoux E25). Principe de fonctionnement : le COMPANO 100 permet de générer un signal en dents de scie sans courant continu (tension ou courant) qui est détecté par le contrôleur de polarité. Contrôler la polarité sur toutes les bornes de votre choix. Cette procédure indique clairement si la polarité est correcte (voyant LED vert, visage joyeux) ou non (voyant LED rouge, visage triste). Pour plus de détails et de consignes de sécurité, se référer à la documentation utilisateur correspondante. |
|
C-Shunt est un shunt de précision pour les mesures de courant. L'insérer directement dans les entrées BINAIRES/ANALOGIQUES du COMPANO 100 IN 1 ou IN 2 pour faire de l'entrée une entrée de courant.
Il existe deux variantes disponibles : C-Shunt 1 et C-Shunt 10.
| Shunt C-Shunt 1 | Shunt C-Shunt 10 | |
| Résistance électrique | 0,001 Ω | 0,01 Ω |
| Tolérance de résistance | 0,1 % | 0,1 % |
| Coefficient de température | ≤ 30 ppm/K dans la plage 0 ... 70 °C (+32 ... 158 °F) | ≤ 15 ppm/K dans la plage 0 ... 70 °C (+32 ... +158 °F) |
| Courant max. | 32 A en continu | 12,5 A en continu |
| Référence | B0620201 | B0620301 |
Lors du branchement du shunt, noter les valeurs maximales de courant marquées sur le shunt.
Configurer l'entrée IN 1 ou IN 2 pour en faire une entrée de courant à l'aide d'un shunt, en appuyant sur la touche d'entrée correspondante et en suivant la séquence de configuration (voir Configuration de IN 1/IN 2 (entrées binaires ou analogiques)).
|
| Le BNO1 est un relais statique conçu pour une connexion directe à la sortie de tension V OUT du COMPANO 100. En injectant une tension CC de 20 à 300 V CC, le BNO1 ferme sa sortie. Cette fonction peut être utilisée pour déclencher un disjoncteur ou une fonction logique. Pour plus de détails, consulter le manuel d'utilisation du BNO1. Ce manuel contient aussi des consignes de sécurité importantes. |
|
| Le VBO4 est un accessoire de transformateur de tension pour le COMPANO 100. Il transforme les tensions de sortie du COMPANO 100 de 0 à 150 V en 0 à 300 V ou 0 à 750 V. Cela permet de tester les surtensions ou les relais de fréquence avec le COMPANO 100, lorsqu'une tension supérieure à 150 V est nécessaire. En outre, il permet de tester les capteurs de tension ou les transformateurs de tension ayant des tensions supérieures à 150 V. Il est également possible de tester les systèmes de production d'énergie renouvelable, tels que l'énergie éolienne, le biogaz, le photovoltaïque, les petites centrales hydroélectriques et les centrales électriques/thermiques combinées. En outre, le test de réseaux industriels ayant des tensions supérieures à 150 V est possible. Pour plus de détails, consulter le manuel d'utilisation du VBO4. Ce manuel contient aussi des consignes de sécurité importantes. |
|
| Le CBF1 est un transformateur de courant 10:1 pour le COMPANO 100, utilisé pour réduire les distorsions lors des tests des relais auto-alimentés. L'entrée CBF1 est directement reliée à la sortie haute intensité du COMPANO 100. La sortie du CBF1 est ensuite connectée à l'entrée de courant du relais auto-alimenté testé. Le CBF1 transforme le courant de sortie du COMPANO 100 jusqu'à 110 A en courant de test inférieur jusqu'à 11 A. Pour plus de détails, consulter le manuel d'utilisation du CBF1. Ce manuel contient aussi des consignes de sécurité importantes. |
Le testeur de mise à la terre portatif HGT1 mesure les tensions de pas et de contact. L'équipement de test COMPANO 100 permet d'injecter en toute sécurité des courants de test à des fréquences variables dans une pince de courant à distance afin de simuler un défaut à la terre. Conformément aux normes EN 50522 et IEEE 81, le HGT1 mesure simultanément les tensions de pas et de contact en divers endroits. Le filtrage numérique améliore la suppression du bruit et permet d'obtenir des mesures plus précises.
| AVERTISSEMENT | ||
 | Risque de blessures graves, voire mortelles, causées par une tension ou un courant élevé.
|
|
| Caractéristiques essentielles :
|
| Écran du HGT1 : |
|
Pour plus de détails, consulter le manuel d'utilisation du HGT1. Ce manuel contient aussi des consignes de sécurité importantes.
Le SAA2 est un accessoire de sécurité multifonctionnel permettant d'augmenter la sensibilisation à la sécurité lors de travaux avec des tensions ou des courants dangereux. Il se compose d'une unité de commande et d'un ou plusieurs témoins lumineux fixés sur l'équipement à tester ou à proximité de celui-ci. Chaque témoin lumineux possède un bouton d'arrêt d'urgence permettant de désactiver immédiatement toutes les sorties de l'équipement principal et de mettre le montage de test dans un état sécurisé. Un voyant vert continu ou rouge continu/clignotant indique l'état de l'équipement principal.
En option, les témoins lumineux peuvent générer un signal acoustique si une sortie de l'équipement principal est active.
Le SAA2 est compatible avec divers systèmes de test OMICRON, dont le COMPANO 100.
Pour de plus amples informations, consulter la fiche supplémentaire « Fonctions et utilisation des accessoires de sécurité ».
| L'interrupteur de sécurité à distance trois positions SAA3 est un interrupteur d'urgence à utiliser avec différents systèmes de test OMICRON, dont le COMPANO 100. Le SAA3 déclenche l'arrêt d'urgence du système de test connecté. |
|
Le SAA3 possède trois positions de fonctionnement illustrées ci-dessous :
| Position de fonctionnement | Action | Description |
|---|---|---|
| I | Interrupteur non actionné. | Arrêt d'urgence activé. |
| II | Interrupteur actionné en position centrale. | Arrêt d'urgence non activé. |
| III | Interrupteur actionné complètement. | Arrêt d'urgence activé. |
Pour de plus amples informations, consulter la fiche supplémentaire « Fonctions et utilisation des accessoires de sécurité ».
